1⃣ 準備階段：選擇合適的接口與電纜

1. 選擇 BNC 接口類型

   • 公頭（Male）或母頭（Female），直通或彎頭，根據布線空間決定。

   • 材質包括黃銅鍍鎳、鍍金等，耐用性和導電性有所差異。

2. 選擇同軸電纜

   • 常見電纜：RG58、RG174、RG316 等，阻抗需與 BNC 接口匹配（50Ω 或 75Ω）。

   • 屏蔽層、護套材質和線芯粗細也會影響信號性能和焊接難度。

小貼士
確認電纜長度和彎曲半徑，避免安裝后線纜受力或彎折過度，導致信號衰減。

2⃣ 剝線與預處理

1. 剝外層護套

   • 剝除適當長度（一般 15–25mm），保留足夠線芯用于焊接或壓接。

2. 處理屏蔽層

   • 編織網屏蔽或鋁箔屏蔽應均勻展開，確保良好接地。

   • 銅絲要整齊，不可損傷。

3. 處理中心導體

   • 保留適當長度，避免導體散股或折斷。

   • 可適當鍍錫，保證后續焊接牢固。

小貼士
剝線時可用專業剝線工具，保證長度一致和絕緣體完整，提高后續連接質量。

3⃣ 連接方法：壓接與焊接

3.1 壓接方法

• 使用專用壓接鉗，將導體壓入 BNC 接口針芯內。

• 確保針芯完全固定，避免松動。

• 常用于生產線或大批量安裝，效率高且可靠性好。

3.2 焊接方法

• 焊接前對中心導體輕鍍錫，提高焊點牢固性。

• 控制焊接溫度（約 320–360℃），避免燒壞絕緣體或護套。

• 焊點飽滿但不溢出，確保不影響插入或短路。

小貼士
焊接完成后輕輕拉扯導體測試?yán)喂潭龋绻蓜?dòng)說明焊接不良。

?? 4⃣ 裝配與防護

1. 安裝壓環與外殼

   • 按照接口設計順序裝配，保證密封性和機械穩定性。

   • 對于防水 BNC（IP67/IP68），需檢查 O 型圈和注塑密封完整。

2. 最終檢查

   • 導通測試：確保中心導體與屏蔽良好導通。

   • 短路測試：避免中心導體與外殼短路。

   • 插拔測試：保證接口耐久性。

小貼士
防水 BNC 線束完成后，可輕按外殼檢查膠料分布均勻，避免漏水或應力集中。

BNC接口與同軸電纜連接的實踐

• 全系列產品：標準 BNC、彎頭/直頭、MINI-BNC、公母頭及帶線束 BNC。

• 豐富連接方式：支持焊接型、壓接型和注塑防水型 BNC 接口。

• 嚴格檢測：包括 VSWR、插損、接觸電阻、耐久性、防水等級測試。

• 定制能力：可按客戶需求定制長度、線纜類型、阻抗及防護等級。

小貼士
選擇有經驗的廠家和合適的連接方法，可顯著降低信號衰減和故障率。

結語

BNC 接口與同軸電纜的連接不僅僅是物理固定，更關系到信號傳輸質量和系統穩定性。
掌握剝線、壓接/焊接、裝配和防護方法，并選擇可靠供應商，如德索精密工業，可確保工程項目高效、穩定運行。

The post BNC接口連同軸電纜方法 appeared first on BNC接頭網.

1⃣ 了解 BNC直公頭的結構

BNC直公頭主要由以下幾個部分組成：

• 中心針：負責傳輸信號，常用材質為磷銅或鍍金針，保證導電性和耐久性。

• 絕緣體：隔離中心針與外殼，材料通常為 PTFE 或高溫塑料。

• 外殼：提供機械保護和屏蔽，常用黃銅鍍鎳或鍍金，確保耐腐蝕性和耐用性。

• 卡口旋鈕：旋轉卡口設計，使插拔快速且穩固。

小貼士
選擇 BNC直公頭前，先確認需要配合的母頭類型和線纜規格，確保接口兼容性。

2⃣ 阻抗與頻率匹配

• 阻抗選擇：常見阻抗為 50Ω（射頻通信、測試儀器）或 75Ω（視頻監控、廣播系統）。

• 頻率范圍：根據應用場景選擇直公頭頻率支持，低頻或高頻應用對 VSWR 和插入損耗要求不同。

小貼士
阻抗不匹配會導致信號反射、插損增加和畫面/數據抖動，務必選擇匹配阻抗的直公頭。

3⃣ 材質與工藝選擇

• 外殼材質：黃銅鍍鎳適合一般應用，鍍金或不銹鋼適合高頻或腐蝕環境。

• 中心針工藝：鍍金針耐磨、導電性能優良，適合多次插拔。

• 焊接/壓接方式：壓接型適合批量生產，焊接型適合現場或定制連接。

小貼士
工業環境或戶外場景可選擇防水型 BNC直公頭（IP67/IP68）以提高可靠性。

4⃣ 品牌與質量保障

選擇可靠品牌可降低項目風險。德索精密工業（Dosinconn）在 BNC直公頭領域有多年經驗：

• 全系列標準 BNC直公頭，支持 50Ω/75Ω 阻抗。

• 具備 ISO9001、RoHS 認證，嚴格出廠檢測（VSWR、接觸電阻、耐久性）。

• 支持定制線束、長度、阻抗和防護等級，滿足不同應用需求。

• 高批量供貨能力，確保工程項目按期交付。

小貼士
不要僅看價格，穩定性和信號性能是長期成本最重要的因素。

?? 5⃣ 應用場景參考

結語

選購 BNC直公頭時，需綜合考慮阻抗、頻率、材質、工藝、品牌和應用場景。
合理選型不僅保證信號穩定，還能降低后續維護成本。經驗豐富、質量可靠的供應商，如德索精密工業，可以提供全系列 BNC直公頭和定制線束方案，為項目提供長期可靠保障。

The post BNC直公頭怎么選 appeared first on BNC接頭網.

了解這些影響因素，有助于你既控制成本，又保證產品質量。

影響 BNC 接頭價格的關鍵因素

1. 材質與工藝

   • 外殼材質：黃銅、鍍鎳、鍍金，耐腐蝕、耐磨性能不同，價格差異大。

   • 接觸針材質：磷銅、鍍金針、鍍銀針，決定導電性能和耐久性。

   • 制作工藝：壓接型、焊接型、注塑防水型，工藝復雜度不同，成本差異明顯。

2. 阻抗與規格

   • 常見有 50Ω、75Ω 阻抗，精度等級不同價格也不同。

   • 直頭、彎頭、母頭、轉接頭等不同結構影響材料用量和加工成本。

3. 生產數量與采購方式

   • 單只小批量購買價格較高；大批量采購可大幅降低單價。

   • OEM 定制件價格一般高于標準件，因?yàn)樯婕伴_(kāi)模、特定測試與包裝要求。

4. 品牌與質量保障

   • 品牌廠家在質量、出廠檢測、售后上投入更多，所以?xún)r(jià)格略高。

   • 無品牌低價接頭雖然便宜，但信號穩定性、耐用性和壽命可能無法保障。

5. 附加性能

   • 防水等級（IP67、IP68、IP69K）、高頻率支持、耐高溫或低溫應用，這些都會增加成本。

如何挑選性?xún)r(jià)比高的 BNC 接頭廠家

選擇 BNC 接頭不僅要看價格，更要看性?xún)r(jià)比和穩定性。
德索精密工業（Dosinconn）作為行業供應商，具備多年經驗和完善的生產檢測體系，能在保證質量的前提下提供合理價格：

• 豐富的產品線：50Ω/75Ω BNC、MINI BNC、彎頭/直頭、母頭/公頭、帶線束的轉接頭等。

• 質量與工藝：ISO9001 質量體系認證，嚴格出廠測試（接觸電阻、插拔力、VSWR、耐久性、防水測試）。

• 定制能力：可按客戶需求定制長度、線纜類型、阻抗、外殼材質和防護等級。

• 穩定供貨：標準件有庫存，定制件可快速生產，滿足工程項目需求。

小貼士
在采購 BNC 接頭時，不要只看單價，綜合考慮使用環境、壽命和性能，往往比便宜幾塊錢的低質接頭更劃算。

市場參考價

注：價格僅作市場參考，具體以實際采購、數量和定制要求為準。

結語

BNC 接頭價格受到材質、工藝、阻抗、品牌、定制要求和采購數量等多種因素影響。
在采購時，不僅要關注價格，還應綜合考慮性能、穩定性和使用壽命。
經驗豐富、質量可靠的廠家能夠提供合理價格和高性?xún)r(jià)比產品，幫助項目降低風險。

The post BNC接頭多少錢？?jī)r(jià)格因素與選購指南 appeared first on BNC接頭網.

N頭法蘭直式母頭轉BNC 直式公頭接RG174

The post N頭法蘭直式母頭轉BNC 直式公頭接RG174 appeared first on BNC接頭網.

BNC母頭直式防水轉BNC公頭直式RF線材接RG174線

The post BNC母頭直式防水轉BNC公頭直式RF線材接RG174線 appeared first on BNC接頭網.

BNC口接口連接線前鎖板防水直式母頭轉SMB直式母頭接RG174線

The post BNC口接口連接線前鎖板防水直式母頭轉SMB直式母頭接RG174線 appeared first on BNC接頭網.

同軸線bnc接頭直式穿墻防水母頭接RG174線

The post 同軸線bnc接頭直式穿墻防水母頭接RG174線 appeared first on BNC接頭網.

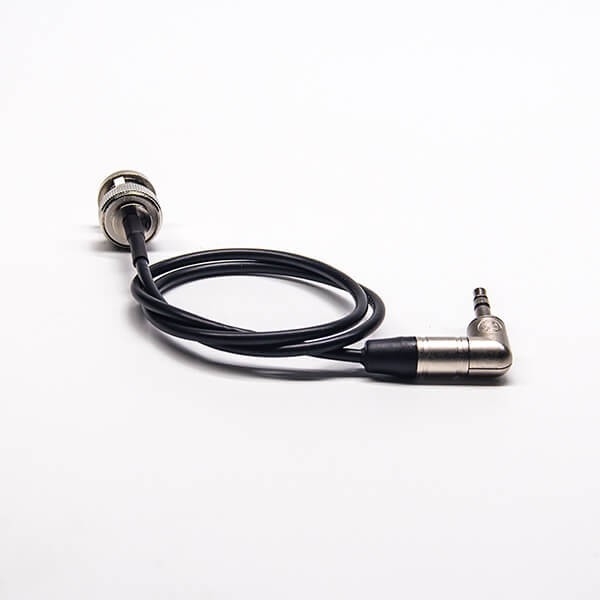

BNC轉3.5mm線75ohm BNC直式公頭轉紐崔克90度3.5mm接頭接RG174線40CM

The post BNC轉3.5mm線75ohm BNC直式公頭轉紐崔克90度3.5mm接頭接RG174線40CM appeared first on BNC接頭網.

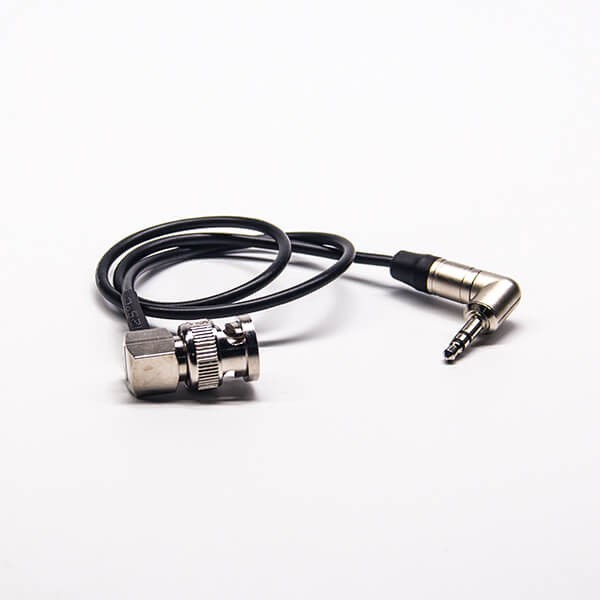

BNC90度轉3.5mm線材 90度BNC公頭彎式轉3.5mm紐崔克原廠彎頭接RG174線40CM
