你知道BNC接口怎么和線接起來嗎

/0 評論/在： /通過：

關于BNC連接器怎么和線接起來的問題，是很多用戶比較關心的。何為BNC連接器，BNC連接器也被稱為視頻監控頭，在安防監控工程、音頻視頻工程中比較常用，屬于同軸電纜連接器的范疇。關于bnc連接器怎么和線接起來，網上有很多種接法，下面，德索五金電子將跟您聊聊bnc連接器怎么和線接起來以及BNC接頭的制作方法。

在制作BNC接頭之前，我們需要準備一些工具，剝線鉗，BNC接頭(公頭)，同軸線纜(75-5等視頻線纜)，尖嘴鉗，電烙鐵，萬用表，焊錫，松香，BNC接頭母頭，刀片。接下來就教您bnc連接器怎么和線接起來的內容。

第一步：將電烙鐵插上電預熱;將準備好的電烙鐵、電纜、BNC頭、尖嘴鉗等放置一邊備用。

第二步：將視頻同軸電纜使用剝線鉗剝開1cm左右，接著將視頻線纜的包裹銅芯的塑膠用刀片削掉，露出0.5cm左右的銅芯。

如果電纜的屏蔽層比較好、線網比較多的情況下，可以將屏蔽層適當剪掉些方便穿入BNC負極。

然后將BNC負極與線纜的屏蔽層擰到一起，銅芯和屏蔽層用焊槍焊上少量的錫。

第三步：將BNC的外殼尾部穿到電纜上，將電纜銅芯插到BNC頭中間的小孔里也就是BNC的正極，屏蔽層附在BNC頭負極用鉗子掐緊，固定住，然后開始焊接。

第四步：焊接完成之后，用萬用表測試絕緣和導通。BNC接頭母頭測試連接正確與否。

至此，一個完美實用的BNC頭就做好了。兩端做同樣的頭，就成了一個視頻線，直接連接攝像機與監視器，或攝像機與DVR了。

閱讀完上述內容之后，您對于bnc連接器怎么和線接起來這個問題應該已經了解得差不多了，如果您還有其他關于BNC連接器方面的問題，可以直接向我們的工程師發送問題郵件，我們會第一時間給您回復。德索五金電子，專業的BNC接頭、接口、連接器生產商，十三年的生產研發經驗，ISO認證，一年內免費質保，廣大客戶可放心采購。

BNC連接器規格簡介

/0 評論/在： /通過：

在下文中，德索五金電子工程師將會詳細為您介紹BNC連接器規格方面的內容，讓各位電子元器件從業者更好的進行BNC連接器的采購工作。BNC連接器規格沒有我們想象中的那么復雜，一篇文章便可讓您記住BNC連接器的規格。

BNC連接器的規格，需要從電器性能、機械性能、環境性能三個方面來闡述，分別如下：

第一、電器性能

阻抗： 50 ohm/75ohm

頻率范圍：50 ohm 為 0~4 GHz / 75 ohm 為 0~1 GHz

電壓駐波比：直式 ≦ 1.22/3GHz / 彎式 ≦ 1.30/3GHz

耐電壓：1500 V rms

工作電壓：500 V rms

中心接觸電阻：≦ 1.5 mΩ (Milliohms max.)

外接觸電阻：≦ 2.0 mΩ (Milliohms max.)

絕緣電阻：≧5 × 103 mΩ (Milliohms min.)

第二、機械性能

耦合方式：卡口連接

保持力：6 lbs min.

配接耐久性：≧500 cycles

第三、環境性能

溫度范圍：Teflon -55oC~+155oC / POM -40oC~+60oC

螺母鎖定保持力：100 lbs. min.

振動：MIL-STD-202 Meth. 204

抗腐蝕性：MIL-STD-202 Meth. 101

閱讀完上述內容之后，您對于bnc連接器規格應該已經弄清楚了，希望各位電子元器件從業者，能夠?qū)⑦@些BNC連接器基礎知識運用到自己的采購工作中，為自己的企業找到更優質的BNC產品。如果您有BNC連接器采購定制需求，可以撥打我們的電話：0769-81153906，歡迎您的來電!

來來來，bnc接口有沒有75歐姆的

/0 評論/在： /通過：

說起bnc接口，大家都應該聽過，但是對于bnc接口有沒有75歐姆的這樣的問題，怕是沒幾個人能答上來，下面德索電子工程師就為您介紹一下bnc接口電阻阻抗方面的知識。

一般而言，BNC接口有50歐姆和75歐姆兩個不同的阻抗版本。50歐姆連接器和其他阻抗電纜連接時，傳輸出錯的可能性較小。不同版本的連接器互相兼容，但如電纜阻抗不同，信號可能出現反射。通常BNC連接器可以使用在4GHz或2GHz。

75歐姆連接器用于視頻和DS3到電話公司中心局的連接，而50歐姆連接器用于數據和射頻傳輸。錯誤接在75歐姆插座上的50歐姆插頭可能會損害插座。甚高頻應用中使用75歐姆連接器。

閱讀完上述內容之后，您對于bnc接口有沒有75歐姆的問題應該清楚了，更多關于bnc接口方面的內容，可撥打電話0769-81153906進行咨詢。好產品，來自好廠家，德索電子，十三年的BNC接口生產經驗，值得您的信賴。

關于BNC接口與SMA接口的知識

/0 評論/在： /通過：

關于BNC接口與SMA接口這兩款產品，對于電子連接器的從業人員來說，應該不算陌生。這兩款產品都是射頻連接器中比較熱門的兩個產品，那么對于sma接口、bnc接口之間的差別您了解多少呢?下面德索bnc接頭網就為您詳細介紹一下BNC接口與SMA接口的知識。

SMA接口頻率范圍在0~18GHz之間，是超小型的、適合半硬或者柔軟射頻同軸電纜的連接，具有尺寸小、性能優越、可靠性高、使用壽命長等特點。但是超小型的接頭在工程中容易被損壞，適合要求高性能的微波應用場合，如微波設備的內部連接。

BNC接口頻率范圍在0~4GHz之間，一般用于低功率具有卡口連接機構的同軸電纜接頭，可以快速連接和分離，具有連接可靠、抗振性好、連接和分離方便等特點，適合頻繁連接和分離的場合，廣泛應用于無線電設備和測試儀表中連接同軸射頻電纜。特性阻抗很重要，否則會造成不匹配，當阻抗匹配時，可以獲得最大輸出功率，設備利用效率最高;阻抗不匹配時，輸出有效功率將減小;當外接阻抗等于設備內阻抗時，成為阻抗匹配。

關于BNC接口與SMA接口的知識就介紹到這了，您對于這兩款產品之間的差別應該有一定的認識了，如果您有BNC接口、SMA接口的采購需求，可以撥打我們的熱線電話：0769-81153906，德索bnc接頭網歡迎您的垂詢!

本文來源：http://www.fzxyfz.com/interface/615/

BNC連接器接口接觸不良是什么原因

/0 評論/在： /通過：

為什么有些BNC連接器在使用過程中，會出現接觸不良的情況，你有沒有認真思考過BNC連接器接觸不良的原因。問題的出現肯定不會是平白無故的，這背后肯定有一些被人們忽視掉的原因，下面BNC接頭網工程師將會為您分析一下BNC連接器接觸不良是什么原因。

何為BNC連接器，是一種很常見的RF端子同軸電纜終結器，業內人士也稱其為Q9頭，是在安防監控工程、音頻視頻工程中最常的同軸電纜連接器。BNC插頭又是一種標準的同軸電纜連接器，BNC電纜連接器必須連接到每段電纜的兩端，一般用于視頻監控工程和網絡工程中，用于實現從設備到電纜或從電纜到設備之間的抗干擾連接。

BNC連接器之所以沒有被淘汰，因?yàn)橥S電纜是一種屏蔽電纜，有傳送距離長、信號穩定的優點。目前它還被大量用于通信系統中，如網絡設備中的E1接口就是用兩根BNC接頭的同軸電纜來連接的，在高檔的監視器、音響設備中也經常用來傳送音頻、視頻信號。

BNC連接器一般是針接觸件和孔接觸件之間的連接。我們知道，元器件的引腳或端子，一般是有一層鍍層，比如鍍鉛錫合金、鍍純錫、鍍鎳、鍍銀、鍍銀鈀合金、鍍金、等等。所以組件之間的接觸，其實就是這些鍍層金屬之間的接觸。當然，不同的鍍層金屬的導電率是不同的，對應產生的接觸電阻也有所不同。一般金的導電率比較好，銀次之。在焊接工藝時，由于焊接實際上是形成合金的過程，這個合金本身就是良導體，所以焊接本身的可靠性是比較高的，除非是焊接不良。但是，連接器之間的連接，靠的是表面之間的接觸，所以容易導致接觸不良，更具體的原因分析如下。

判斷金屬表面之間的接觸性能是否正常，主要取決于材料(不同金屬導電率不同)、接觸壓力、實際接觸面結。關于材料種類，上面已經提到了，一般器件的鍍層材料，基本上都是由良導體做的，對接觸不良的影響不大，頂多影響接觸電阻(當然更進一步來說還影響到了是否容易被氧化)，所以不再更詳細地討論。關于連接器的接觸壓力，連接器靠的是孔接觸件的彈力來給針接觸件一定的壓力的。一般壓力越大接觸得也越好。

通常情況下小而又薄的孔接觸件提供特大壓力的可能性是較低的。而且如果這個孔接觸件本身的彈性不好，這個壓力就小，接觸也就沒那么好。同時，如果孔接觸件或針接觸件有變形，也會導致實際接觸面積小，從而有可能導致接觸不良。同時，連接器的孔接觸件或針接觸件當然一般是連接在塑料上的，如果腳數多了，有可能導致某一個或數個接觸件裝在塑料件上的位置有偏差，于是，兩個連接器插入時，那些偏位了的接觸件就有可能接觸不好。

閱讀完上文之后，您對于BNC連接器接觸不良是什么原因應該有個基本認識了，更多關于BNC連接器接觸不良是什么原因方面的內容，請直接閱讀其他BNC接頭制作文章，會有其他收獲額!德索電子，專業的BNC接頭制造商，歡迎您前來采購BNC系列產品。ISO認證產品，一年質保服務，讓廣大客戶放心采購。

本文來源：http://www.fzxyfz.com/

攝像頭bnc接口制作看這里

/0 評論/在： /通過：

攝像頭BNC接口制作流程是怎樣的呢，生活中，需要制作攝像頭BNC接口的地方有很多，比如商場、超市，還有我們住處的樓道、過道等，都需要安裝攝像頭BNC接口，用以提高生活乃至商業的安全性，下面德索工程師教會教您快速制作一個攝像頭BNC接口，感興趣的看這里吧。

方法/步驟

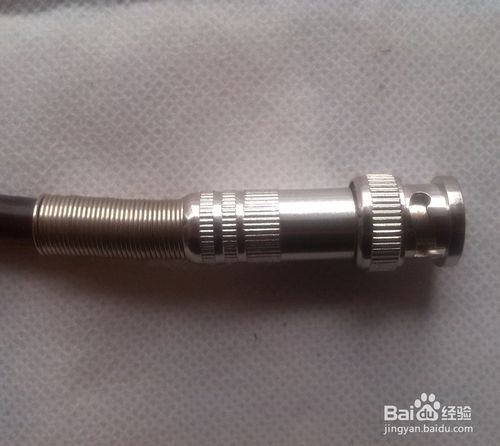

這是“原始版”BNC接口，還沒有開始制作

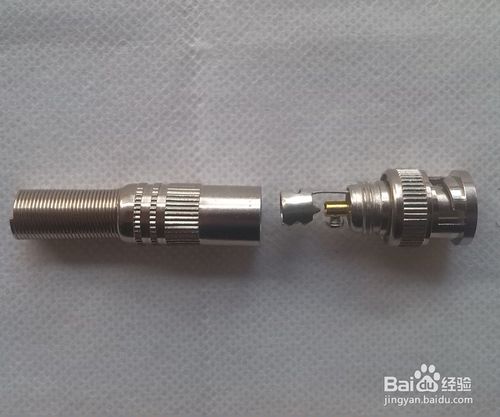

它是可以扭開的，不是固定不動的。

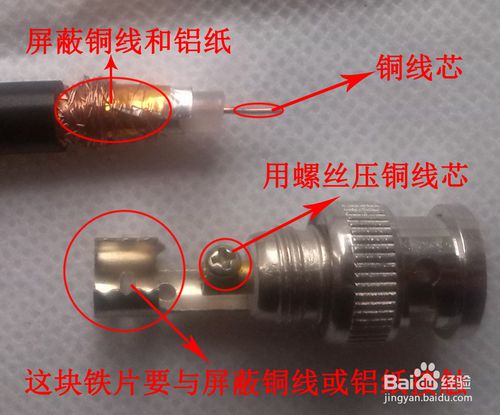

重點來了喲，銅線芯用螺絲壓緊，鐵片要和屏蔽銅線或鋁紙接觸，要不然視頻會不清晰或不穩定，甚至黑屏。最好用老虎鉗壓緊鐵片，以防監控線脫落。另外，屏蔽線不能接觸到中間的銅線芯，要不然也會干擾到視頻。

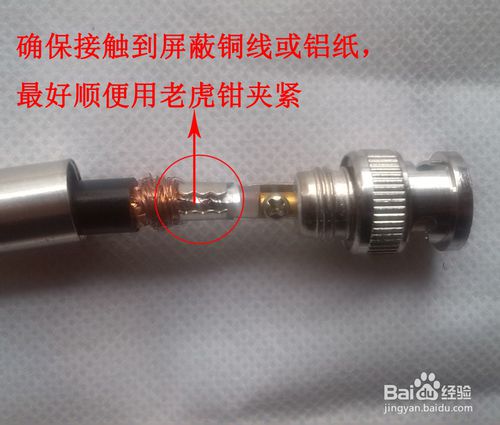

用螺絲扭緊銅芯，鐵片緊壓屏蔽銅線或鋁紙。

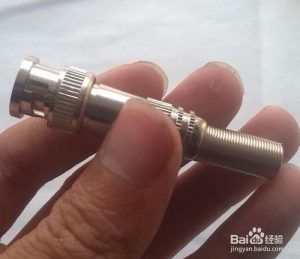

就是這樣，一個完美的BNC監控接口就是這樣被做出來了，是不是很神奇。

攝像頭bnc接口制作流程大致就是上面這樣，您只需根據上述圖文步驟一步步操作，那么便可以很快制作出一個攝像頭BNC接口。德索電子BNC接口制造經驗豐富，所有BNC接口產品已獲得了ISO認證，倘若您有這方面的采購及定制需求，速度聯系我們，歡迎您的來電！

產品展示：http://www.fzxyfz.com/gongtoumutou/

本文來源：http://www.fzxyfz.com/interface/481/

BNC接口的一般特性都在這里了

/0 評論/在： /通過：

說BNC接口，很多客戶都知道是什么東西，但若是問他們BNC接口的一般特性是什么，估計能答上來的沒有幾個。下面小編就整理收集了一些BNC接口的一般特性這方面的內容，讓大家更好的了解BNC接口產品的屬性，從而幫助到客戶們的采購決策。

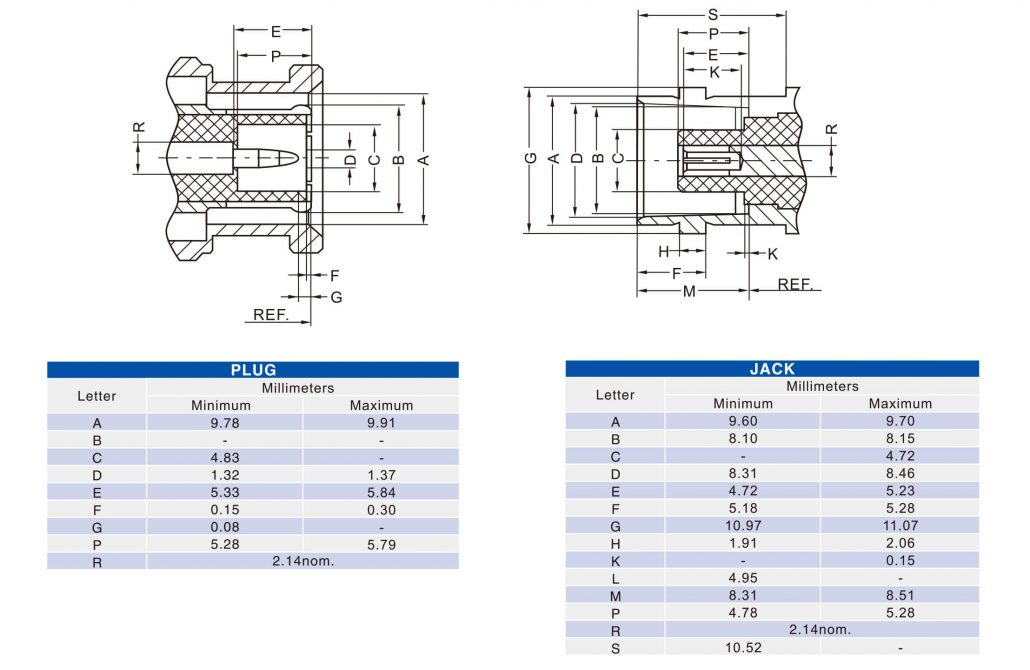

BNC接口的一般特性包含了頻率范圍、接觸電阻、絕緣電阻、介質耐壓、電壓駐波比、連接器耐久性、中心接觸件、殼體和其它金屬零件、絕緣體、線夾、密封圈這些方面的知識，下面一起來看看吧。

頻率范圍：0~2GHz

接觸電阻：內導體 ≤2.0mΩ ;外電阻 ≤0.2mΩ

絕緣電阻：≥5000MΩ

介質耐壓：1500V

電壓駐波比：≤1.3

連接器耐久性：500次產品材料及涂覆：

中心接觸件：插針——黃銅、鍍金(加粗);插孔——錫青銅或鈹青銅、黃金

殼體和其它金屬零件：黃銅、鍍鎳(加厚)

絕緣體：聚四氟乙烯

線夾：黃銅、鍍銀

密封圈：硅橡膠

BNC接口的一般特性都在這里了，如果您對于“BNC接口的一般特性”還存在疑惑的話，可以向bnc接頭網發送郵件咨詢您想要咨詢的問題，我們的工程師時間會及時給您專業的答復。如果您有BNC接頭、BNC線材、BNC轉接頭等相關產品的采購需求，可以撥打我們的電話0769-81153906。

本文來源：http://www.fzxyfz.com/interface/283/

按接口形狀上的不同,BNC頭接口的類型有哪些?

/0 評論/在： /通過：

BNC接口的類型有許多種，不知您知道幾種，按接口形狀上的不同便可區分，下面德索五金電子就BNC接口的類型問題給您做一些基本的介紹，希望對您有所幫助。

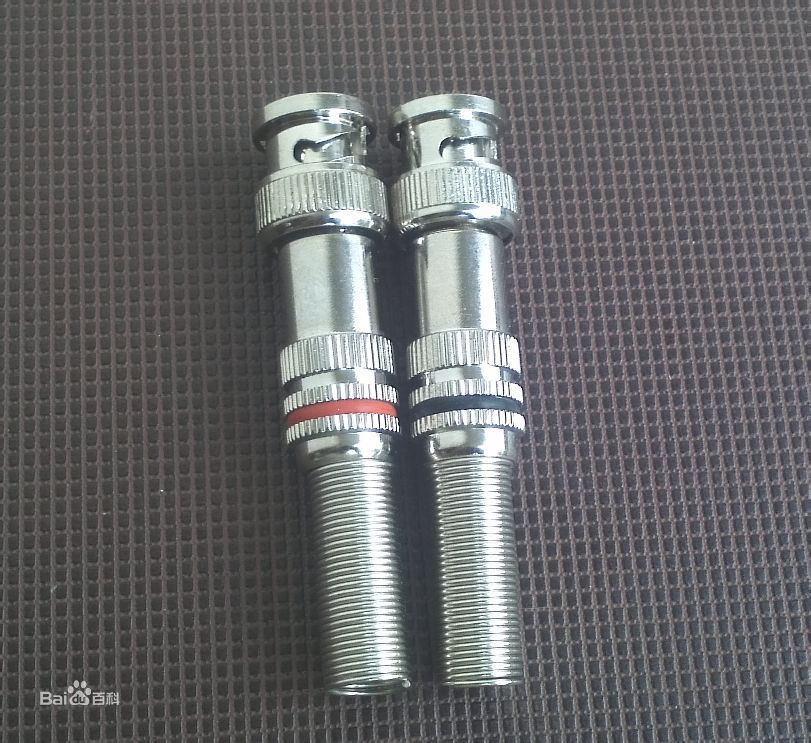

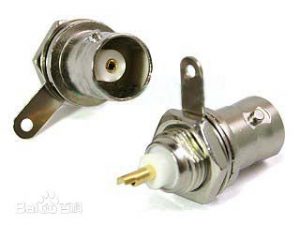

德索五金電子指出：BNC的接口形狀都是統一的，只能分公頭和母頭，公頭的外殼上面是有彈性的里面有彈簧，外面有圓弧槽，母頭外面左右各一個圓點，俗稱小耳朵。

上述內容便是德索五金電子針對“按接口形狀上的不同,BNC頭接口的類型有哪些”這個問題的解答，如果您想了解更多關于BNC接頭方面的知識，請登錄http://www.fzxyfz.com/，每天更新發布更新BNC接口相關產品，滿足您訂購查閱的需求。選擇德索五金電子，構造安全，連接你我!

BNC接口和RCA接口存在什么區別

/0 評論/在： /通過：

不知您對于BNC接口和RCA接口之間的區別了解多少，二者之間有著相似之處，也有著不同之處，各有各的優勢與劣勢，下面德索五金電子就為您介紹一下BNC接口和RCA接口存在什么區別，讓您在今后的工作中更好的選擇以及采購這兩款產品。

1、BNC接頭

BNC接口主要作用是傳輸視頻信號，RCA其主要傳輸音頻信號。不同的接口其優點和作用也是不同的，此外由于BNC接口的特殊設計連接非常緊不必?fù)?dān)心接口松動而產生接觸不良。

BNC接頭有別于普通15針D-SUB標準接頭的特殊顯示器接口。由RGB三原色信號及行同步、場同步五個獨立信號接頭組成。主要用于連接工作站等對掃描頻率要求很高的系統。BNC接頭可以隔絕視頻輸入信號，使信號相互間干擾減少且信號頻寬較普通D-SUB大，可達到最佳信號響應效果。

2、RCA接頭

RCA接口實現了音頻和視頻的分離傳輸，這就避免了因?yàn)橐?視頻混合干擾而導致的圖像質量下降。目前音視頻設備上應用最廣泛的接口，幾乎每臺音視頻設備上都提供了此類接口。

RCA俗稱蓮花插座，幾乎所有的電視機、影碟機類產品都有這個接口。它并不是專門為哪一種接口設計，既可以用在音頻，又可以用在普通的視頻信號，也是DVD分量(YCrCb)的插座，只不過數量是三個。RCA接頭是目前為止最為常見的一種音/視頻接線端子種雙線連接方式的端子早在收音機出現的時代便由RCA錄音公司發明出來，還有一個更老式、也比較奇怪的稱呼叫做“唱盤”接頭。

RCA端子采用同軸傳輸信號的方式，中軸用來傳輸信號，外沿一圈的接觸層用來接地，可以用來傳輸數字音頻信號和模擬視頻信號。RCA音頻端子一般成對地用不同顏色標注：右聲道用紅色，左聲道用黑色或白色。有的時候，中置和環繞聲道連接線會用其他的顏色標注來方便接線時區分，但整個系統中所有的RCA接頭在電氣性能上都是一樣的。一般來講，RCA立體聲音頻線都是左右聲道為一組，每聲道外觀上是一根線。

二者的優點及作用：

BNC接口主要作用是傳輸視頻信號，RCA其主要傳輸音頻信號。不同的接口其優點和作用也是不同的，如BNC接頭可以讓視頻信號互相間干擾減少可達到最佳信號響應效果。此外由于BNC接口的特殊設計連接非常緊不必?fù)?dān)心接口松動而產生接觸不良。而RCA接口實現了音頻和視頻的分離傳輸，這就避免了因?yàn)橐?視頻混合干擾而導致的圖像質量下降。目前音視頻設備上應用最廣泛的接口，幾乎每臺音視頻設備上都提供了此類接口。

注意事項：

BNC接口與傳輸?shù)囊曨l信號最終顯示畫面質量沒有直接的關系，有些人會誤認為視頻質量低會不會是BNC接口質量不好，其實不然，畫面質量和設備顯卡，傳輸線纜，顯示器質量，周圍干擾等因素有關系，想要BNC顯示效果最大化，上面的每一個因素都必須保證!

當然BNC和復合視頻接口也是互通的，可以通過轉接頭實現互轉，信號沒有損失。

通過上文的介紹后，您對于“BNC接口和RCA接口存在什么區別”應該已經有所了解了，BNC接口和RCA接口常識是電子元器件從業者必備的基礎知識，如果您想了解更多關于BNC接口、RCA接口方面的知識，請登錄http://www.fzxyfz.com/，每天更新發布更新bnc接口相關產品，滿足您訂購查閱的需求。選擇德索五金電子，構造安全，連接你我!

bnc轉接頭：http://www.fzxyfz.com/adpter/

查閱BNC接口的特性

/0 評論/在： /通過：

不知您對于BNC接口的特性了解多少，作為一名電子元器件行業的相關從業者，應該了解下BNC接口的特性，如果連BNC接口的基本特性都弄不清的話，恐怕算不上一名合格的從業者。下面德索五金電子就為您介紹一下BNC接口的特性。

特性阻抗：75Ω

頻率范圍：0~2GHz

接觸電阻：內導體 ≤2.0mΩ ;外電阻 ≤0.2mΩ

絕緣電阻：≥5000MΩ

介質耐壓：1500V

電壓駐波比：≤1.3

連接器耐久性：500次產品材料及涂覆：

中心接觸件：插針——黃銅、鍍金(加粗);插孔——錫青銅或鈹青銅、黃金

殼體和其它金屬零件：黃銅、鍍鎳(加厚)

絕緣體：聚四氟乙烯

線夾：黃銅、鍍銀

密封圈：硅橡膠 [1]

閱讀完上文之后，您對于“BNC接口的特性”應該已經有所了解了，BNC接口的特性是電子元器件從業者必備的基礎知識，如果您想了解更多關于BNC接口的特性方面的知識，請登錄http://www.fzxyfz.com/，每天更新發布更新bnc接口相關產品，滿足您訂購查閱的需求。
