BNC接口概念說明

2025年12月10日/在： bnc接口百科 /通過： dosin

BNC接口，全稱 Bayonet Neill–Concelman 接口，是一種常用的同軸射頻連接器。它因旋轉卡口設計簡單、信號傳輸穩定、安裝快捷而廣泛應用于射頻、視頻監控、測試儀器、廣播電視和工業控制等領域。了解 BNC 接口的概念，對于工程設計、設備選型和線纜布線都非常重要。

?? BNC接口的核心概念

結構設計
- BNC 接口采用旋轉卡口（Bayonet）鎖緊，插拔方便且可靠。
- 通常由外殼、中心針、絕緣體和接地套組成。
- 支持公頭（Male）和母頭（Female）組合，可直插或彎頭連接。
功能概念
- 信號傳輸：主要用于同軸電纜的射頻信號傳輸，包括模擬/數字視頻、音頻、數據和測試信號。
- 阻抗匹配：標準阻抗為 50Ω 或 75Ω，保證射頻信號傳輸損耗最小。
- 抗干擾性：外導體屏蔽干擾，提高信號穩定性和可靠性。
使用概念
- BNC 接口可快速插拔，單手即可操作，適合頻繁維護或調試場景。

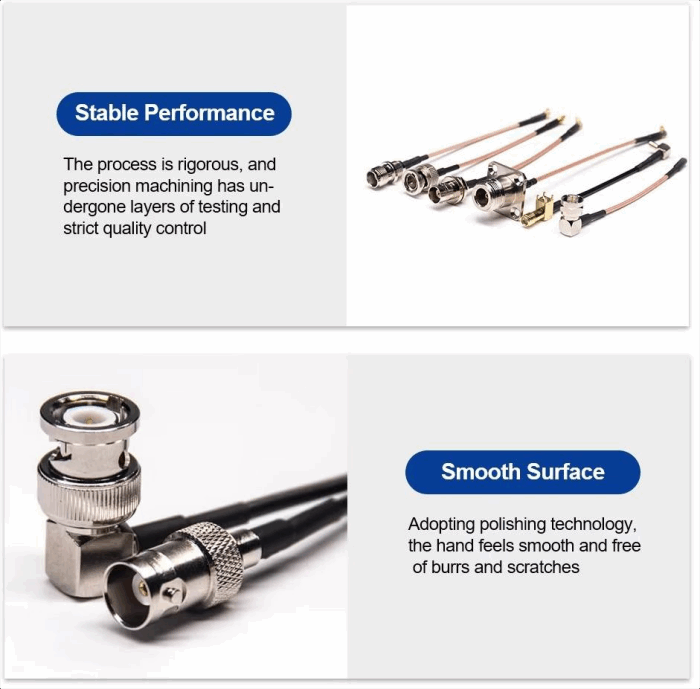

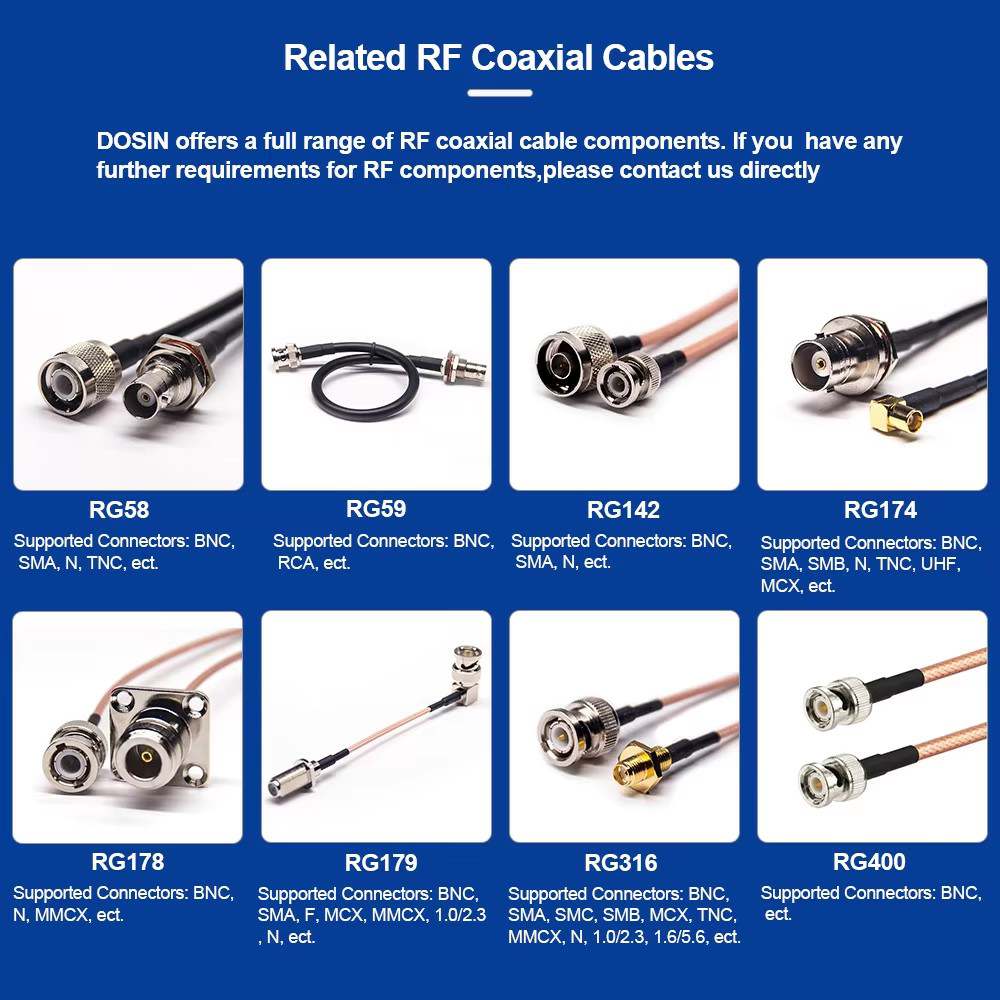

- 可與多種同軸線纜匹配，如 RG58、RG174、RG316 等。

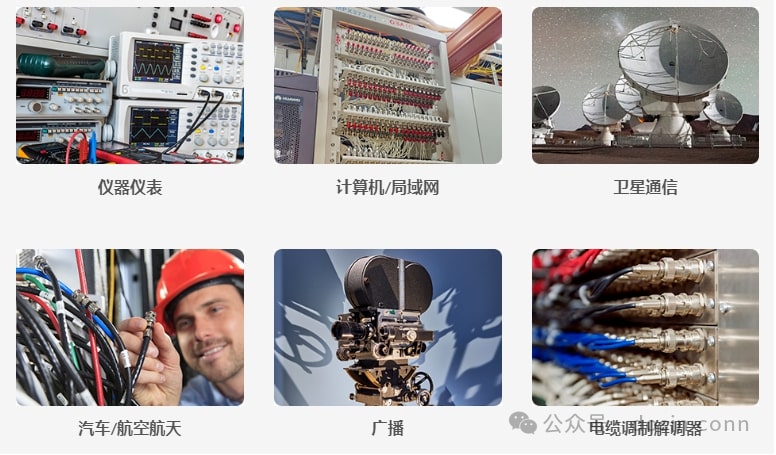

?? BNC接口的應用場景

應用領域	功能概念	典型使用場景
視頻監控	模擬/數字視頻信號傳輸	CCTV 攝像頭、DVR/NVR 系統
測試儀器	射頻信號連接	示波器、信號發生器、頻譜分析儀
廣播電視	高頻信號傳輸	攝像機、切換臺、廣播信號
工業自動化	數據與控制信號傳輸	PLC 系統、傳感器接口、工業現場布線

?? 德索精密工業在 BNC接口領域的實踐

豐富產品線：提供標準 BNC、MINI-BNC、直頭/彎頭、公母頭、帶線束 BNC 等全系列產品。
質量與性能保障：嚴格的阻抗匹配、VSWR 測試、耐久性檢測和防水等級控制。
定制能力：可根據項目需求定制線纜類型、長度、阻抗及防護等級。
穩定供應：標準件庫存充足，定制件快速生產，滿足工程項目交期需求。

?? 小貼士
理解 BNC 接口的概念，不僅要看外觀和安裝方式，還要關注阻抗匹配、屏蔽性能和材料選擇，這直接影響系統性能和信號質量。

?? 結語

BNC接口是射頻和視頻系統中最基礎也是最關鍵的連接器之一。掌握其結構、功能、阻抗匹配和應用場景概念，有助于工程師正確選擇型號和廠家，確保設備穩定運行。選擇經驗豐富、質量可靠的廠家，如德索精密工業，可以為項目提供穩定可靠的連接方案。

射頻通信與測試設備中的BNC×RG316應用指南

2025年12月5日/在： bnc接口百科 /通過： dosin

在射頻通信和測試設備里，BNC連接器搭配RG316線纜幾乎是標準配置。我在德索精密工業做現場布線和設備調試時，經常會用到這套組合。今天就想把我的一些實戰經驗分享出來，講講它在布線和測試中的優勢、使用技巧以及一些小細節，讓大家在工作中少走彎路，實現信號穩定、布線高效。

?? 一、BNC連接器的優勢

BNC連接器在射頻場景里非常常用，主要是因?yàn)?strong data-start="303" data-end="313">穩、快、可靠。

特點總結：

高頻信號穩定：50Ω阻抗標準，視頻和射頻信號都能順利傳輸。
安裝便捷：即插即用，無需額外工具，現場布線效率高。
抗振動能力強：實驗室和工業現場都能保持穩定連接。

?? 小貼士 [BNC選擇]：

優質BNC可以減少信號反射，讓測試結果更可靠。

?? 二、RG316線纜特性

RG316是一款高性能射頻同軸線纜，適合高頻通信和測試環境。

耐高溫、耐磨損：適合實驗室和工業環境
50Ω阻抗：和BNC匹配，保證信號傳輸穩定
低衰減：高頻信號損耗小，保證測量準確

?? 小貼士 [線纜選型]：

高頻應用時，盡量選擇低損耗RG316，并控制布線長度，保證信號完整。

?? 三、BNC×RG316匹配要點

1?? 阻抗匹配

BNC和RG316都是50Ω阻抗，這是保證信號穩定的基礎。

? 小貼士 [阻抗匹配]：

阻抗不一致會導致信號反射，影響測量結果。

2?? 控制布線長度

RG316靈活，但長距離仍會增加信號衰減。

?? 小貼士 [長度控制]：

盡量縮短線纜長度，必要時使用射頻放大器補償。

3?? 環境適配

實驗室內部：標準RG316即可
工業或室外：建議加防護護套，防止磨損或高溫影響

?? 小貼士 [環境適配]：

高溫或潮濕環境下，帶護套的RG316更耐用，壽命更長。

?? 四、實戰經驗分享

在一次實驗室布線中，我用BNC×RG316連接測試儀器和天線：

布線長度：12米
信號表現：穩定無丟失
布線效率：快速、靈活，維護方便

?? 小貼士 [實戰經驗]：

布線前先規劃走線路徑，減少彎折和冗余長度，讓信號更完整。

? 五、匹配總結

優勢：信號穩定、低損耗、布線靈活
適用場景：射頻通信、實驗室測試、工業設備
匹配重點：阻抗一致、布線長度合理、環境適配

?? 小貼士總結：

BNC×RG316是射頻通信和測試設備的常用組合，合理選型和布線能顯著提高信號穩定性和測量準確性。

BNC防水連接器：結構特點、應用場景與線束定制全解析

2025年11月27日/在： bnc接口百科 /通過： dosin

作者：周工｜射頻與工業線束工程師
品牌：德索（Dosinconn）｜專注連接器與線束加工
官網：http://www.fzxyfz.com/

在射頻、視頻監控、戶外通信與工業設備中，BNC 接口因其鎖扣結構、插拔穩定性與良好屏蔽性能被廣泛采用。
但在雨淋、潮濕、粉塵、腐蝕等復雜環境下，普通 BNC 插頭并不足以確保長期可靠運行，于是 BNC 防水連接器 成為更高等級的行業選擇。????

以下從結構、應用、參數表格、線束加工、工程師選型等角度，系統解析防水 BNC 的完整方案。

一、結構特點：防水能力從哪里來？??

防水版 BNC 的核心結構增強主要體現在以下方面：

?? 外殼密封圈（O-Ring）升級
?? 尾部防水夾緊結構（Waterproof Clamp）
?? 螺紋壓緊式防水外殼
?? 全金屬屏蔽殼體（抗干擾增強）
?? IP67 / IP68 等級的防護設計

這些結構決定了其能否在戶外、工地、監控塔、海邊、交通設備等場景持續長期穩定工作。????

二、典型應用場景：普通 BNC 完成不了的任務??

BNC 防水連接器常用于：

?? 戶外視頻監控系統（監控桿 / 隧道 / 交通卡口）
?? 海邊、溫泉、濕汽環境的信號系統
?? 安防攝像機與防水外殼設備
?? 戶外射頻傳輸設備
?? 智能交通（ETC、道路監控）
?? 工控機柜箱體外置信號口
?? 污水廠、化工廠等高濕腐蝕環境

這些場景的共同點是：
環境惡劣 + 長期暴露 + 高可靠性需求。

三、BNC 防水連接器規格參數表（工程師常用版）??

項目	防水 BNC	普通 BNC	工程師說明
防護等級	IP67 / IP68	無防水	?? 戶外必選 IP67 以上
外殼結構	金屬外殼 + 防水螺紋	普通金屬殼	?? 防水結構更牢固
密封方式	O 型圈 + 密封墊片	無密封圈	?? 防水核心差異點
線纜固定方式	壓緊式防水夾頭	普通尾套	?? 防水效果差異明顯
常配線材	RG174 / RG316 / SYV-75-3	RG174 / 75-3	?? 看環境需求選擇
適用場景	戶外、濕區、腐蝕區	室內	?? 應用差異明確
成本	中等偏上	中等	?? 防水結構導致成本差異

四、防水 BNC 線束加工：結構要求遠高于普通線束 ??

為了確保真正達到 IP67/68，線束加工必須滿足以下要求：

1. 防水尾部壓緊結構必須一次成型

否則會出現“滲水、倒灌、水汽入侵”等典型故障。??

2. 焊點需加固，避免水汽腐蝕

長期戶外環境會加速焊點氧化，因此需額外處理。??

3. 可配 RG174 / RG316 / SYV75-3 等線材

不同工程場景對：

?? 阻抗
?? 高頻性能
?? 柔韌性
?? 抗紫外

要求不同。

4. 可制作多類型線束（支持定制）

?? BNC-BNC 防水跳線
?? BNC-SMA 防水版
?? BNC-IPEX（適用于無線模塊）
?? 面板防水母座 + 外接線束

支持量產、小批量、快速打樣。

五、工程師選型建議（實戰向）?????

如果你正在為工程項目做選型，以下建議可供參考：

? 戶外應用 → 必須選擇 IP67 / IP68 防水 BNC
? 長距離視頻信號 → SYV75-3 / 75-5 + 防水 BNC
? 高頻抗干擾 → 選 RG316 + 金屬殼防水 BNC
? 機柜面板安裝 → 防水 BNC 面板母座 + 公頭線束
? 腐蝕環境 / 海邊 → 選不銹鋼外殼版本

一句話總結：
普通 BNC 適合室內，防水 BNC 才能真正承擔戶外責任。??

品牌信息 ??

德索連接器（Dosinconn）｜專注工業連接器與線束加工
?? 工廠位于廣東江門
?? 服務行業：安防監控 / 戶外通信 / 工控設備 / 交通系統 / 儀器儀表
?? 官網：http://www.fzxyfz.com/
?? 郵箱：kenconn@foxmail.com

BNC連接器母頭：高頻信號連接的精密之選

2025年11月11日/在： bnc接口百科 /通過： dosin

在現代通信、廣播、安防監控、測試測量以及工業控制等領域，BNC連接器母頭憑借其穩定的特性與廣泛的兼容性，成為射頻信號傳輸中不可或缺的重要組件。
作為國內領先的連接器制造企業，**德索精密工業（DeSuo Precision Industry）**以高標準制造與創新設計，持續為客戶提供高性能、高可靠性的BNC連接解決方案。

? 一、BNC連接器母頭的結構與特性

BNC（Bayonet Neill–Concelman）連接器是一種采用卡口式快速連接結構的射頻同軸連接器，其母頭部分主要用于與BNC公頭線纜連接，實現信號的快速插拔與高保真?zhèn)鬏敗?/p>

德索生產的BNC連接器母頭在結構上具有以下特征：

卡口式鎖緊設計：連接穩固，防止信號抖動與松動。
鍍金或鍍鎳接觸件：確保優良導電性能與耐腐蝕性。
阻抗標準：提供 50Ω 與 75Ω 兩種規格，滿足不同頻率系統需求。
適用頻率范圍廣：支持 DC 至 4GHz 的高頻信號傳輸。

?? 二、應用領域廣泛，兼容性強

BNC連接器母頭憑借其快速連接、信號穩定和良好機械特性，被廣泛應用于多個工業和通信領域：

?? 廣播與視頻系統：用于高清監控攝像機、視頻分配器、信號調制器等設備。
?? 測試測量儀器：如示波器、信號發生器、頻譜分析儀等測試端口。
?? 通信設備與基站系統：適用于高頻傳輸與數據采集模塊連接。
? 工業控制系統：在自動化設備與傳感器系統中實現精確信號傳輸。

?? 三、德索精密工業的制造優勢

? 1. 精密加工工藝

德索采用高精度CNC加工設備，嚴格控制尺寸公差，確保插拔匹配度達到微米級精度，有效減少信號反射與損耗。

? 2. 高品質材料選用

母頭主體采用黃銅鍍鎳材質，內部接觸針采用鍍金處理，確保長期導電穩定并具備優異的抗氧化性能。

? 3. 嚴格檢測標準

每一款BNC母頭在出廠前均經過導通、電阻、耐壓及耐久性測試，保證產品性能符合IEC、MIL-C-39012等國際標準。

? 4. 定制化服務能力

德索支持客戶進行結構尺寸、接口形式、安裝方式及電性能參數的個性化定制，滿足不同系統與設備的連接需求。

?? 四、品質與創新并行

德索精密工業始終堅持“以精密制造，成就可靠連接”的理念，從原材料選購到成品檢測，每一道工序都嚴格執行ISO 9001質量體系標準。
公司持續投入研發力量，優化BNC系列連接器在高頻穩定性、電磁兼容性及機械耐用性方面的性能，為全球客戶提供更高標準的連接體驗。

?? 五、選擇德索BNC母頭的理由

穩定傳輸：低插入損耗、反射小、信號完整度高
耐用可靠：插拔壽命可達500次以上
兼容廣泛：支持多種線纜及接頭類型
定制靈活：可根據項目要求提供OEM/ODM服務

? 總結

BNC連接器母頭作為射頻系統中關鍵的信號接口，決定著系統的穩定性與信號質量。
德索精密工業憑借深厚的制造經驗、嚴格的質量管控與持續創新的技術實力，
不斷為客戶提供高品質、可定制的BNC連接解決方案，
助力通信、工業與測試領域?qū)崿F(xiàn)更高效、更安全的信號傳輸。

BNC連接器母座：精密信號連接的可靠之選

2025年11月10日/在： bnc接口百科 /通過： dosin

在現代電子設備與射頻系統中，BNC連接器母座（BNC Female Connector）扮演著不可替代的角色。無論是在安防監控、廣播電視、實驗測試還是工業自動化中，穩定的信號傳輸都離不開它。作為國內高精密連接解決方案提供商，德索精密工業（DeSuo Precision Industry） 憑借多年的設計與制造經驗，在BNC連接器母座領域形成了深厚的技術積淀，為客戶提供高質量、高一致性的射頻連接產品。

? 一、什么是BNC連接器母座？

BNC連接器是一種常見的射頻（RF）連接器，名稱源自 Bayonet + Neill–Concelman。
母座（Female）端一般用于設備端接口，它與公頭（Male）端配合，實現 快速插拔、穩固連接 的信號通路。

BNC母座的主要特點包括：

?? 卡口式連接結構：采用1/4圈卡口設計，插拔迅速，接觸穩定。
? 50Ω / 75Ω 阻抗匹配：滿足不同頻段應用需求。
?? 多樣化安裝方式：支持面板安裝、PCB焊接、沉板安裝、法蘭安裝等。
?? 適配多種線纜與接口：兼容RG58、RG59、RG179等射頻線纜。

?? 二、BNC母座的應用領域

BNC母座的廣泛應用源于其優異的電氣性能和機械可靠性，尤其適用于需要頻繁插拔與高頻信號穩定傳輸?shù)膱鼍埃?/p>

?? 視頻監控系統：用于攝像機、錄像機、圖像采集卡之間的視頻信號連接。
?? 射頻與通信設備：廣泛用于天線、發射機、接收機等RF模塊接口。
?? 實驗與測試儀器：示波器、頻譜儀、信號源設備常用BNC母座。
?? 工業與自動化控制系統：傳感器信號傳輸、測試治具連接等應用。

?? 三、德索精密工業的BNC連接器母座優勢

德索精密工業憑借自動化設備與自主模具研發能力，為全球客戶提供高標準BNC母座產品。其優勢主要體現在以下幾個方面：

1?? 精密制造，性能穩定

德索采用高精度數控加工與自動裝配工藝，確保每個母座的尺寸公差與中心導體位置精準一致。鍍金或鍍銀接觸端提供優異的導電性能與耐腐蝕性。

2?? 優異的電氣特性

阻抗精度：50Ω ±1Ω 或 75Ω ±2Ω
工作頻率：DC～4GHz
接觸電阻：≤ 1.5mΩ
絕緣電阻：≥ 1000MΩ（500V測試）

這確保了信號傳輸過程的低損耗和高保真。

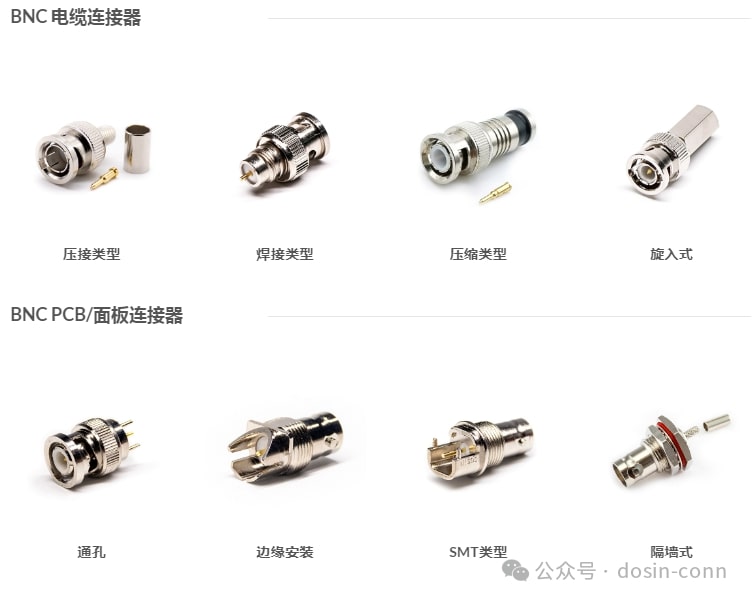

3?? 多樣化安裝結構

德索提供多種BNC母座結構形式：

PCB板端母座（立式 / 臥式）
前鎖緊式法蘭母座
面板固定型 / 沉板型
防水型BNC母座（IP67）

客戶可根據設備結構與空間布局選擇最優方案。

4?? 定制化服務能力

針對特殊項目需求，德索提供：

接口結構與針位定制
材料選型（黃銅、不銹鋼、鍍鎳）
阻抗匹配與耐壓優化
OEM/ODM專屬標識服務

?? 四、品質與可靠性的雙重保障

德索精密工業嚴格執行 ISO9001、RoHS、REACH 等國際標準，從原材料檢測到最終包裝均經過嚴格管控。所有BNC母座產品出廠前經過：

高頻性能測試
插拔壽命試驗（>500次）
鹽霧測試（≥48小時）
電氣耐壓與絕緣檢測

確保產品在復雜環境下仍能長期保持優異性能。

?? 五、結語：連接，從“精密”開始

在日益智能化的電子與通信世界中，BNC連接器母座 不僅是硬件接口的載體，更是信號傳輸?shù)姆€(wěn)定根基。
德索精密工業始終以 “高精度制造 · 高可靠連接” 為核心理念，不斷突破連接技術的極限，為全球客戶提供穩定、安全、高效的射頻解決方案。

BNC插座尺寸 | 精準結構定義高頻連接品質

2025年11月6日/在： bnc接口百科 /通過： dosin

在現代電子與通信系統中，BNC插座（BNC Connector Jack） 以其可靠的連接性能與高頻信號傳輸能力，成為各類射頻設備、測試儀器及視頻系統中不可或缺的核心組件。
而在眾多性能指標中，BNC插座的尺寸設計 是決定其兼容性與傳輸穩定性的關鍵因素。

德索精密工業（DeSuo Precision Industry）憑借十余年射頻連接技術沉淀，
為全球客戶提供符合國際標準、適配多種安裝需求的 BNC插座系列產品，
確保每一個連接點都精準匹配、性能穩定。

?? 一、BNC插座尺寸的標準化意義

BNC插座的尺寸不僅僅是結構參數，它直接關系到：

? 連接兼容性：是否能與標準BNC插頭匹配；
? 信號穩定性：阻抗匹配是否精確，是否存在反射或損耗；
? 安裝適配性：是否能與PCB、電纜端或面板端完美結合；
? 機械可靠性：插拔次數、耐用性、防松設計等。

目前，業界主流的BNC插座均遵循 IEC 61169-8 與 MIL-STD-348A 射頻連接器尺寸規范。
德索的每一款BNC插座，均嚴格執行此標準，保證與國際品牌完全互通。

? 二、常見BNC插座尺寸類型

根據安裝方式與應用環境的不同，BNC插座主要可分為以下幾類：

類型	尺寸特點	應用場景
?? PCB板端BNC插座	安裝孔徑常見為 φ6.35mm，針距標準化設計	用于測試儀器、信號板卡、射頻模塊
?? 面板安裝型插座	外殼螺紋為 M12×0.75 / 3/8英寸螺紋	通信設備、監控系統、儀器前端面板
?? 四孔法蘭型插座	法蘭外徑約為 14mm~16mm	高頻模塊與實驗設備連接
?? 直式/彎式插座	軸向設計 / 直角設計，節省空間	射頻測試、信號轉換、儀器接口

德索BNC插座系列涵蓋 50Ω 與 75Ω 兩種阻抗版本，
支持 DC～6GHz 頻率范圍，滿足從射頻信號到高清視頻的多領域應用。

?? 三、德索精密工業的尺寸設計優勢

?? 1? 精準尺寸匹配

德索BNC插座的中心針、外導體、絕緣體間隙均經過嚴格公差控制，
確保插合后阻抗保持在標準范圍（±0.1Ω以內），減少反射損耗。

?? 2? 兼容多種接口標準

無論是 Amphenol、TE Connectivity 還是 Rosenberger 等國際品牌的BNC插頭，
德索插座均可無縫匹配，即插即用，無需額外調試。

?? 3? 結構耐用可靠

插拔壽命超過500次；
采用 鍍鎳銅外殼 + 鍍金中心針，保證優異的導電性與抗腐蝕性。

?? 4? 多種安裝形式可選

德索提供 沉板型、法蘭型、焊接型、螺母固定型 等安裝方式，
滿足客戶在空間、固定方式及散熱結構上的不同設計需求。

?? 四、尺寸設計對性能的影響

在射頻領域中，哪怕是0.1mm的尺寸偏差，都可能造成阻抗不匹配、信號反射或損耗。
德索在設計中，通過三維仿真與阻抗分析工具進行驗證，
確保：

?? 中心導體間距精確，避免駐波比上升；
?? 接口深度嚴格控制，防止插合不完全；
?? 接地層接觸充分，提高屏蔽效果。

每一款BNC插座在出廠前，都會通過 頻響測試、插拔力測試、尺寸量測 等多項檢測，
確保結構與電氣性能的完美統一。

?? 五、典型應用領域

應用行業	使用場景
?? 測試與測量	示波器、頻譜分析儀、網絡測試儀
?? 視頻傳輸系統	監控系統、廣播級視頻信號鏈路
?? 無線通信設備	射頻模塊、信號發射與接收系統
? 工業自動化	傳感器、控制信號采集系統
?? 科研儀器	高頻實驗平臺、信號分析模塊

?? 六、總結：尺寸精準，性能出眾

BNC插座尺寸不僅是機械參數，更是信號質量與系統可靠性的保障。
德索精密工業秉持“微米級精度，國際級標準”的設計理念，
為客戶提供從 原型設計 → 結構驗證 → 定制化生產 的一體化解決方案。

無論你關注的是信號完整性、機械匹配性還是長期耐用性，
德索BNC插座 都將以卓越的尺寸精度與高頻性能，
為你的設備連接提供穩定、高效、可靠的保障。

BNC母座線束 —— 在高頻流轉間，它是可靠的錨點

2025年10月28日/在： bnc接口百科 /通過： dosin

在高速信號奔涌的電子世界里，每一次連接的穩固，都決定著信息能否精準抵達。BNC母座線束，不只為插接而存在，而是在高頻信號的快速流轉與電磁擾動之間，成為系統中那個沉默卻堅定的可靠錨點。它以精密的卡口鎖定結構、恒定50Ω阻抗匹配與一體化屏蔽設計，在信號風暴中穩守陣地，確保每一次連接都如錨入深海，紋絲不動。它深知：高頻系統的可信，始于一個永不漂移的連接點。它是測試測量與通信系統的“高頻定海神針”，在每一次信號躍遷中，默默承擔著系統穩定性的最終托付。

它是高頻連接的“可靠錨點”

在示波器與探頭接口間，它承載著GHz級瞬態信號，像“波形的停泊港”，讓高速信號安穩落地；
在雷達射頻前端與接收機之間，它經歷溫度循環與振動沖擊，不是簡單的母座，是高頻鏈路的“不松動防線”；
在5G基站測試平臺中，它頻繁插拔仍保持電氣性能一致，每一次連接，都是對測試精度的鄭重承諾；
在醫療電子設備的信號采集鏈路中，它面對復雜電磁環境，不是導體，是生命信號的“穩定接收站”；
在科研實驗室的高頻實驗裝置中，它支撐著微弱信號的精確傳輸，在噪聲與真實之間，它是那根“定頻之錨”。

技術參數？那是它的“錨定法則”
?? 50Ω全鏈路阻抗匹配?—— 從電纜到母座端面，全程控制，最小化反射與駐波，確保高頻信號完整性；
?? BNC卡口式鎖緊結構?—— 快速連接，抗振動松脫，支持高重復性插拔，連接穩定性極高；
?? 360°全屏蔽接觸 + 雙層屏蔽層設計?—— 有效抑制EMI/RFI干擾，屏蔽效能優于85dB，保障信號純凈；
? 低插入損耗（@1GHz < 0.3dB） & 高頻率支持（可達18GHz）?—— 高頻下仍保持低衰減、低相位抖動；
?? 鍍金接觸端子 + 耐高溫絕緣材料?—— 接觸電阻低，抗氧化，支持-55°C至+105°C寬溫運行，長期穩定。

真實戰例：它真的錨住了！
? 某國家級計量院高頻校準系統：BNC母座線束在10GHz頻段連續使用8年，校準數據偏差始終小于0.15dB，成為標準裝置核心組件；
? 某軍工雷達外場測試車：在持續顛簸與溫差超80°C的環境下，BNC母座線束保持信號零中斷，完成上百次實戰演練；
? 某高端醫療影像設備：在MRI射頻鏈路中使用BNC母座線束，連續運行7年無信號衰減，保障診斷圖像一致性；
? 某通信企業5G毫米波研發平臺：在每日上百次插拔測試中，BNC母座線束電氣性能無漂移，被列為“高可靠性標準件”；
? 某粒子加速器信號監測系統：在強電磁場中，BNC母座線束成功傳輸微弱高頻脈沖，助力捕捉關鍵物理事件，數據被CERN收錄。

BNC母座線束：
在高頻流轉間，
它是可靠的錨點，
在每一次信號躍動與環境挑戰中，
它說：
“信號在流，我自錨定。”

BNC板端線束 —— 它承載的，不是電流，是系統的真實

2025年10月27日/在： bnc接口百科 /通過： dosin

在電子系統的深處，信號的旅程始于板端，終于真相。BNC板端線束，不只為導通而存在，而是在電路與現實之間，傳遞系統的每一次真實心跳。它以精密阻抗控制、穩定接地結構與高屏蔽性能，在噪聲與清晰、虛幻與真實之間，架起一條不容失真的橋梁。它知道：系統是否“真實”，取決于它是否“保真”。它是數據世界的“真相信使”，在板端連接的微小空間里，承載著整個系統的可信度。

它是真實性的“第一道防線”

在高速數據采集卡上，它將傳感器信號無損引入處理單元，像“真相的引信”，點燃后續分析的火花；
在雷達信號處理板中，它確保回波信號在傳輸中不失相、不畸變，不是導線，是時間與空間的翻譯官；
在高精度測試儀器中，它連接FPGA與外部接口，每一次傳輸，都是對測量基準的忠誠守護；
在醫療成像設備的主板接口上，它傳遞著微伏級生物電信號，不是電流，是生命的波形日記；
在科研級頻譜分析系統中，它面對極低信噪比環境，依然保持信號完整性，不是抗干擾，是讓真實浮出水面。

技術參數？那是它的“真實準則”
?? 50Ω精密阻抗匹配?—— 全鏈路控制，最小化反射與駐波，確保信號波形“原貌呈現”；
?? 一體化屏蔽結構 + 多點接地設計?—— 有效抑制板間串?dāng)_與外部電磁干擾，屏蔽效能提升90%；
? 低插入損耗 & 極低相位抖動?—— 高頻信號通過時，相位一致性高，確保系統同步精準；
?? 高可靠性壓接與焊接工藝?—— 抗振動、耐溫變，-40°C至+85°C環境下性能穩定；
?? 支持高頻信號直達40GHz（配合精密型號）?—— 從DC到微波，始終如一，是高端板端連接的“性能標桿”。

真實戰例：它真的還原了！
? 某航天測控系統主板接口：BNC板端線束在火箭發射振動測試中，信號完整率保持99.97%，助力完成關鍵數據采集；
? 某高端示波器內部信號鏈：在20GS/s采樣率下，BNC板端線束確保上升沿?zé)o失真，波形還原誤差小于1%；
? 某醫院MRI設備信號采集板：BNC線束連接探測線圈，連續運行8年無信號衰減，保障影像診斷準確性；
? 某5G原型機測試平臺：在多通道同步測試中，BNC板端線束確保各通道相位一致性偏差小于0.3°，提升測試可信度；
? 某粒子物理實驗裝置：在極低信號強度下，BNC板端線束成功傳輸微弱脈沖，助力捕捉到稀有衰變事件，成果發表于《Nature》子刊。

BNC板端線束：
它承載的，
不是電流，
是系統的真實，
在每一次信號傳遞中，
它說：
“真實，從不妥協。”

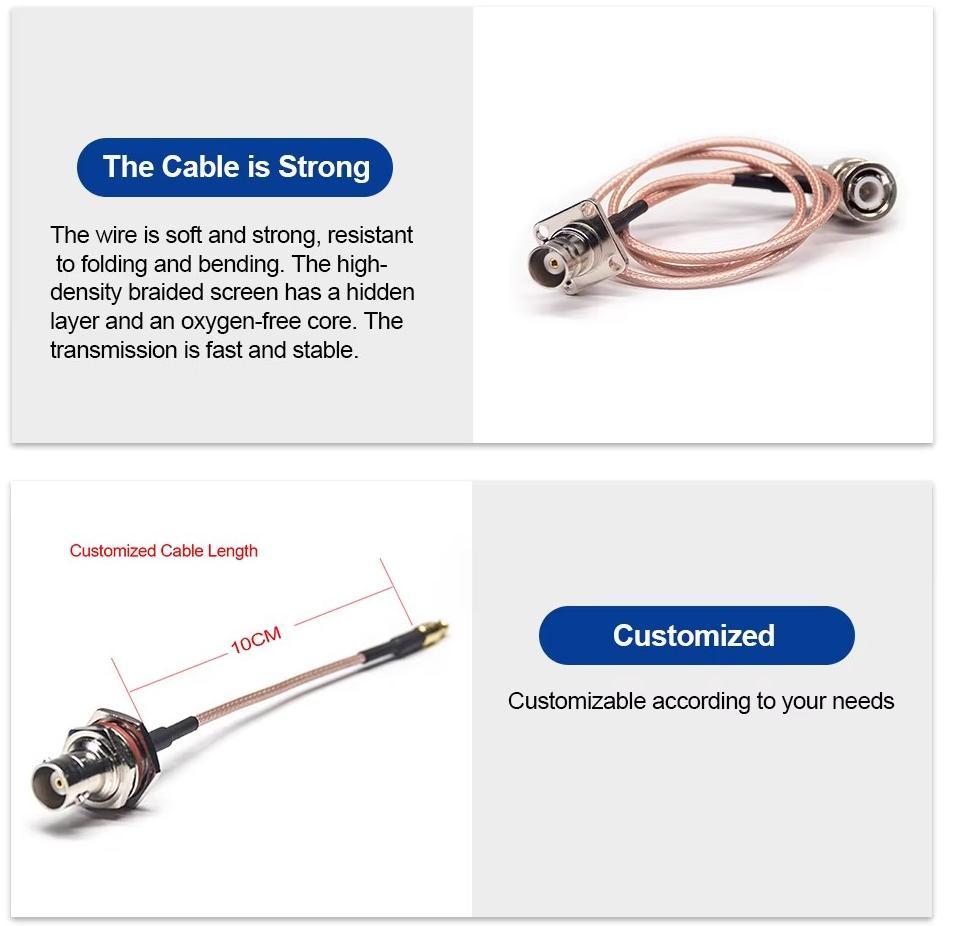

BNC線束：高頻通道，精準直達

2025年10月22日/在： bnc接口百科 /通過： dosin

在信號奔涌的電子脈絡中，連接的不僅是導線，更是時間與精度的承諾。BNC線束，作為高頻傳輸系統的“神經束”，將BNC連接器與高性能同軸電纜精密整合，構建起一條低損耗、高屏蔽、阻抗連續的完整通道。它不只是一根線，而是高頻信號從源頭到終端的精準直達之路。高頻信號對傳輸路徑極為敏感——微小的阻抗不連續、屏蔽不完整或結構松動，都可能導致信號反射、衰減或干擾。BNC線束以50Ω或75Ω標準特性阻抗貫穿全程，從連接器到電纜，從插頭到插座，每一寸都經過精密匹配，確保信號如行云流水，無駐波、無失真、無延遲。它知道：在高頻世界里，細節決定真實。

通道，是它的定位；精準，是它的使命
BNC線束采用高質量同軸結構電纜，中心導體、絕緣層、編織屏蔽層與外被層層包覆，結構穩定。BNC連接器通過焊接或壓接方式與電纜牢固結合，經360°屏蔽壓接工藝，實現端子與電纜屏蔽層的全周導通，有效抑制電磁泄漏。無論是在實驗室的精密測量，還是工業現場的復雜電磁環境，它都能讓信號原貌抵達。

它是高頻系統的“高速專線”
在示波器與探頭之間，它傳遞著納秒級的瞬態波形；
在視頻監控系統中，它保障模擬視頻信號清晰無重影；
在自動化測試平臺，它實現設備間千次重復連接的穩定性；
在通信基站調試中，它是射頻信號臨時連接的可靠載體。
它不居中心，卻讓每一次測試、每一段傳輸，都可信賴、可復現。

結構精工：從線到頭的完整閉環

電纜選型優化：采用低損耗RG系列同軸線（如RG58、RG174），適配不同頻率與彎曲需求；
全程阻抗匹配：BNC連接器與電纜特性阻抗一致，避免接口處信號反射；
高密度屏蔽設計：編織屏蔽+鋁箔雙層結構，屏蔽效能＞90dB；
鍍金接觸端子：關鍵觸點鍍金處理，提升導電性與耐插拔壽命；
堅固線纜護套：PVC或低煙無鹵材料，耐彎折、抗油污、阻燃耐用。

嚴苛驗證：在真實場景中淬煉性能

電氣性能測試：DC~3GHz頻段內，插入損耗＜0.5dB，VSWR ≤ 1.2；
機械耐久性：1000次插拔后，無松動、無接觸失效；
環境適應性：-40°C~+85°C下正常工作，通過振動、沖擊、濕熱測試；
屏蔽完整性：在強電磁干擾環境下，信號信噪比無明顯下降。

應用場景：精準連接，無處不在

電子測試測量（示波器、信號發生器、頻譜儀）的連接線纜
工業自動化系統中傳感器與PLC的高頻信號傳輸
廣播電視設備間的視頻與射頻連接
醫療設備中生物電信號的采集與傳輸
科研實驗與軍工測試中的臨時高頻鏈路搭建

結語：

它是一根線，
卻承載著信號的重量；
它沒有智慧，
卻讓每一次連接都精準無誤。

BNC線束，
以高頻為道，以精準為向，
在紛繁的電路中，
鋪就一條——
直達真實的傳輸之路。

在高頻的岸邊佇立——BNC射頻插座的無聲接引

2025年10月11日/在： bnc接口百科 /通過： dosin

它不追逐信號的起點，也不參與數據的奔涌；它只是靜靜佇立，在電路板的邊緣，在同軸電纜延伸的盡頭，在高頻世界的“岸邊”，以金屬之軀，守候每一次連接的抵達。它是BNC射頻插座——沒有主動的呼喚，卻以沉默的姿態，完成最溫柔而堅定的接引。它不發射，卻承載；不喧囂，卻通達。它是信號旅程的歸港燈塔，在高頻的浪濤中，為每一束電子流指引方向，無聲，卻不可或缺。

它從不主動出擊，卻始終準備就緒。無論是在深夜的監控機房，還是在手術室的影像終端，抑或是在遠郊的通信基站，它始終以50Ω的阻抗標準，以鍍金觸點的光澤，等待那一次精準的插入，那一次螺紋旋緊的確認。它不言不語，卻用結構與材料，寫下最可靠的承諾。

端口如岸：在靜默中，承接高頻的潮汐

那圓形的接口，是高頻信號的“停泊港”。它不張揚，卻以極高的電氣精度，確保每一次連接都如潮水歸海，平穩、順暢、無反射。

精密加工的內導體孔徑，與插頭中心針完美匹配，確保接觸電阻極低，信號傳輸“零延遲”。

陶瓷或PTFE絕緣體，具備極低的介電損耗與優異的溫度穩定性，避免信號在接口處“失真”或“衰減”。

阻抗連續性設計，從電纜到焊點，從插頭到PCB走線，全程保持50Ω匹配，防止駐波與反射，如同為高頻波流鋪設一條“無障通道”。

德索BNC射頻插座，以微米級公差控制，讓每一次連接都像潮汐與海岸的自然交匯，無聲，卻力量十足。

結構如堤：在電磁風暴中，筑起寧靜的港灣

它不僅是連接點，更是電磁世界的防波堤。外部干擾如風暴，而它以金屬外殼與接地設計，為內部信號筑起一道堅固的屏障。

全屏蔽金屬外殼，與設備外殼實現360°接地，有效抑制EMI/RFI干擾，防止“噪聲”侵入純凈信號。

橡膠密封圈設計，在插頭旋緊時形成IP68級防水防塵密封，即便在潮濕、多塵、鹽霧環境中，依然“滴水不漏”。

抗振動焊接結構，加固焊點與應力緩沖槽，避免因設備晃動導致連接松動或焊點斷裂，讓“港口”在顛簸中依然穩固。

在高鐵、船舶、工業自動化等高振動場景中，德索BNC射頻插座以堅實的結構，守護著每一次信號的“靠岸”。

焊接如根：在電路板上，扎下穩定的根基

它最終的命運，是被焊接到PCB上——那一瞬間的高溫，是它與系統的“血脈相連”。焊點，是它存在的根基，也是可靠性的起點。

高純度銅合金焊腳，導熱性好，抗疲勞性強，確保焊接后不易開裂。

SMT貼片或通孔焊接工藝，適配不同PCB厚度與安裝需求，確保與電路板形成“一體化”連接。

自動化光學檢測（AOI）與X光檢測，確保每個焊點飽滿、無虛焊、無氣泡，讓“根系”深入電路板的每一層。

在高密度、高集成的現代電子系統中，德索BNC射頻插座以精密的焊接工藝，成為系統中最穩固的錨點。

德索哲學：在沉默中，成就連接的偉業

16年，德索精密始終相信：最偉大的連接，往往發生在最安靜的角落。我們不制造喧囂，但我們守護每一次沉默的接引。

?? 全制程品控：從材料入庫到成品出貨，每一步都可追溯，每一只都經電氣測試。

?? 高可靠性版本：推出耐高溫、抗鹽霧、低PIM（無源互調）型號，適配軍工、航天、5G等嚴苛場景。

?? 兼容性設計：支持多種電纜與插頭規格，確保系統集成無憂。

?? 環保智造：符合RoHS、REACH標準，綠色制造，兼顧性能與責任。

使用哲學：在接引中，踐行精密的守候

?? 焊接如扎根：控制焊溫與時間，避免熱損傷，確保焊點牢固。

?? 清潔如拂塵：安裝前清除焊渣、灰塵，防止污染信號通路。

?? 選型如擇港：根據頻率、空間、環境選擇合適型號，讓“岸邊”恰如其分。

?? 檢測如巡堤：使用網絡分析儀檢測駐波比與插入損耗，確保“港口”始終暢通。

未來：在岸邊的盡頭，迎接智能的潮汐

德索正研發智能BNC射頻插座——集成微型傳感器，可實時監測連接狀態、溫度、阻抗變化，通過物聯網平臺實現預測性維護。同時，探索自適應阻抗調節技術與超低插損結構，為6G、太赫茲通信、量子傳感等前沿領域提供更智能、更高效的連接方案。
