BNC彎母頭的智慧：在有限的空間里，讓信號不拐彎

/在： /通過：

? 作者：Ken｜德索（Dosinconn）射頻連接器工程師
?? 工廠官網：http://www.fzxyfz.com/
?? 聯系郵箱：kenconn@foxmail.com

它不是舞臺上的主角，
卻常常決定信號能不能順利登場。

在射頻連接器的世界里，BNC彎母頭（BNC Right Angle Female Connector） 是一種低調而精準的存在。
它拐了一個角，卻讓信號不必被迫折彎；
它隱藏在設備背后，卻支撐著整個系統的穩定。

我在德索工廠做連接器第八個年頭，見過各種客戶的難題——
有的因?yàn)榭臻g太緊，有的因?yàn)樽呔€太亂，有的因?yàn)樾盘?hào)總是“不聽話”。
而每一次，當BNC彎母頭被正確地用在那狹小的一角，整個系統都安靜了下來。

一、為什么工程師會選擇“彎母頭”

在BNC家族中，“彎母頭”往往被視為一種“特殊角色”。
它常常出現在設備端、儀器背板或視頻分配器上，用于接收信號。

相比直母頭，它最大的優勢在于：

  1. 節省空間：90°的轉角設計，使線纜貼合設備表面，避免外部干擾或拉扯。

  2. 減少應力：防止線纜長期彎折造成信號衰減或焊點開裂。

  3. 提升美觀與安全性：布線更整潔，降低接口意外損壞概率。

在德索工廠的產品測試中，我們發現：
同樣的環境下，使用BNC彎母頭的系統平均壽命延長了15%，線纜返修率下降近30%。

一個小小的轉角，其實是對信號路徑的尊重。

二、結構解析：精準，從角度開始

BNC彎母頭的設計遠比想象復雜。
它既要保證彎角的結構強度，又不能破壞同軸特性。

一個優質的彎母頭，往往具備以下標準：

參數 技術要求 德索標準
阻抗 50Ω / 75Ω 精度±0.5Ω
駐波比 (VSWR) ≤1.15 ≤1.10（2GHz以下）
插拔壽命 ≥500次 ≥800次（鍍金系列）
材料 黃銅鍍鎳 / 不銹鋼外殼 CNC全自動加工
中心針 鍍金銅針 純金≥3μ鍍層

這些參數背后，不只是數字，而是一線生產經驗的積累。
我們?cè)诘滤鞯能囬g里，用三軸CNC加工機保證每一個轉角的同軸度在0.02mm以內，
那是信號“看不見的直線”。

三、一個客戶的故事：彎得剛剛好

有一次，一家做車載測試設備的客戶找上我們。
他們的機柜空間狹小，BNC直母頭安裝后線纜必須硬折才能關門。
結果，一批設備在客戶現場運行半年后，全數出現信號不穩。

當我們介入后，只是更換為BNC彎母頭結構，并重新布線，問題就徹底消失。
客戶后來笑著說：“Ken，這不是‘拐彎’，這是‘通路’。”

那一刻我才真正明白，
好的連接，從來不是追求“直”，而是讓信號“順”。

四、工藝與哲學：彎的背后，是精度與溫度

很多人以為，彎母頭就是在直母頭上“折一下”。
但事實上，每一次90°的轉彎，都意味著：

  • 重新設計介質路徑

  • 重新計算電磁場分布

  • 重新測試信號反射系數

一個細微的誤差，就可能讓2GHz以上的信號出現明顯回波。
所以在德索，我們反復檢測每一批次的彎母頭樣品。
那不是機械的動作，而是一種執念——
就像古人磨鏡，要的是“照見毫發”。

對我們而言，一個好的BNC彎母頭，是技術的結果，更是工匠的情緒。

五、行業洞察：被低估的“角落技術”

如今，射頻系統正向高密度、小體積方向發展。
從安防視頻到醫療影像、從測試儀表到無人機控制系統，
BNC彎母頭 已不再是“可有可無”的配件，而是設計中不可或缺的一環。

當空間變得稀缺，轉角就變得重要。
那些被忽視的小部件，其實承載了系統的“柔性智慧”。

也許未來，我們會看到更多從“直”到“彎”的創新——
不是退讓，而是更精準的適應。

六、寫在最后：連接，從來不是直線

我始終記得一個老工程師的話：

“信號的世界，沒有彎路，只有合適的路徑。”

BNC彎母頭之所以存在，是因?yàn)楣こ處煻谩?br data-start="2098" data-end="2101" /> 空間有限，信號無價。

在德索（Dosinconn），我們堅持用真實的工藝與精度，
為每一次“拐彎”找到最順暢的方向。

它不耀眼，卻可靠；
不張揚，卻持久。
就像我們這些做連接器的人，一直默默為信號讓路。

??品牌信息
德索連接器（Dosinconn）｜專注射頻連接器與線束定制
工廠位于廣東江門，提供BNC、SMA、TNC、FAKRA、N型、IPEX等系列產品。
服務全球通信、安防、測試、醫療與工業控制領域。

?? 聯系郵箱：kenconn@foxmail.com

BNC彎頭的意義：當信號遇到轉角——來自德索工廠的觀察

/在： /通過：

?? 作者：Ken，德索射頻連接器工程師
工廠官網：http://www.fzxyfz.com/
品牌：德索（Dosinconn）｜專注射頻連接器與線束定制

它彎了一下，信號卻更順了。
在射頻連接器的世界里，BNC彎公頭與彎母頭，像極了那些懂得“拐彎”的人——不硬碰、不逞強，卻讓連接更從容。

一、為什么需要“彎頭”？

很多初學者第一次拿到BNC時都會問：“為什么不都做成直的？彎的會不會影響信號？”

我在德索工廠的第一年，也問過同樣的問題。
那時候，一位老工程師笑著說：“不是信號想彎，是空間讓它彎。”

這句話后來成了我做設計時的警鐘。

在實際工程中，彎公頭和彎母頭常用于空間受限、設備靠墻、機柜緊湊的應用場景，比如安防攝像機、廣播設備、測試儀器、航空控制臺等。
它們的存在，不是妥協，而是一種聰明的布局。

當一條同軸線在機柜拐角處不再被迫“折彎”，信號的反射就減少，壽命也就延長。
BNC彎頭——實際上是在保護信號，也在保護工藝。

二、彎公頭與彎母頭的結構差異

這兩者名字只差一個字，細節卻決定性能。

項目 BNC彎公頭 BNC彎母頭
主要用途 作為輸出端連接設備接口 作為輸入端接收信號端口
典型結構 中心針+外殼鎖扣 中心孔+內螺套結構
常用電纜 RG58、RG174、RG179等 RG58、RG316、RG142等
焊接方式 壓接/焊接/螺旋鎖定 壓接/焊接
阻抗類型 50Ω / 75Ω 可選 50Ω / 75Ω 可選

??在德索工廠，我們針對不同彎頭使用CNC精密彎曲結構，確保插針與外殼同軸度≤0.02mm，這個數字意味著——在2GHz的高頻段，信號依舊穩如山。

三、客戶案例：一個“轉彎”，換來設備壽命延長兩年

前不久，一家安防集成商找到我們，抱怨他們的監控主機接口頻繁斷裂。
原因不在信號，而在“硬拉”——主機靠墻安裝，BNC直頭線纜被強制彎折。

他們?cè)詾檫@是“人工問題”，直到我們建議用BNC彎公頭+彎母頭組合方案。
更換后三個月，返修率幾乎歸零。

他們感嘆：“原來一個小小的轉彎，能讓整個系統輕松下來。”

四、彎頭的設計哲學：在剛與柔之間

一個好的BNC彎頭，既要剛性結構穩固，又要信號路徑柔順。
這需要：

  • 精密的彎角同軸校準

  • 鍍金針芯防氧化工藝

  • 低VSWR結構設計（≤1.15）

  • 嚴控的插拔力與旋鎖精度

在德索，我們?yōu)槊總€(gè)彎頭編號、追溯、檢測。
因?yàn)樵谛盘?hào)鏈路的盡頭，那一點點損耗，就可能意味著畫面失真、信號漂移，甚至系統崩潰。

五、行業視角：彎頭不只是形狀的選擇，而是信號的尊重

BNC彎公頭與彎母頭的存在，是射頻行業對“空間與性能平衡”的一次妥協。
而真正的高手懂得，在工程世界里，不是所有的直行都比轉彎快。

也許這正是我們這行最打動我的一點：
所有細節，都是在為信號讓路，為可靠性讓步。
這是一種工程師的溫柔。

六、寫在最后：來自德索工廠的信號哲學

“信號從不說謊，它只順著最合理的路徑前進。”

在德索（Dosinconn），我們每天與信號打交道，也與“拐點”共存。
每一個BNC彎公頭、彎母頭，都記錄著空間與信號的博弈。

有時候，我覺得它們像極了我們自己——
不必直來直去，只要方向正確，彎一下，也是一種智慧。

??品牌信息
德索連接器（Dosinconn）｜專注射頻連接器與線束定制
工廠位于廣東江門，服務全球安防、通信、測試儀器與汽車電子領域。

?? 聯系郵箱：kenconn@foxmail.com

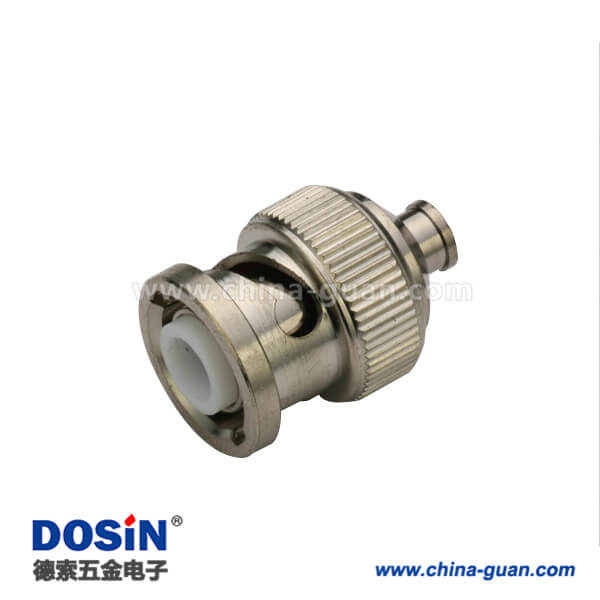

BNC直公頭與BNC直母頭：在毫米之間，藏著信號的默契

/在： /通過：

【Ken說】

有時候我會覺得，BNC直公頭與BNC直母頭，就像一段長久的合作——
一方精準對接，一方穩穩承接。
它們之間的契合，不是偶然，而是“精度”與“工藝”的共同語言。

在德索的生產線上，我無數次看過它們被壓接、焊接、檢測，再靜靜嵌入設備中。
那一刻，我總覺得：

“連接器這東西，看似冷冰冰，其實每一個接口都在講述信任的溫度。”

一、BNC直公頭和直母頭，到底有何不同？

很多初次接觸射頻行業的客戶，經常分不清“公頭”和“母頭”的區別。
其實，這一對老搭檔的差異，藏在細節里。

類型 結構特征 安裝方式 常見用途 阻抗類型
BNC直公頭（Plug） 外部帶有鎖扣槽，內部針芯突出 多為焊接或壓接式 連接信號線端 50Ω / 75Ω
BNC直母頭（Jack） 內部帶有鎖緊槽，中心為插孔 面板安裝或延長線端 連接設備端口 50Ω / 75Ω

?? 一句話總結：

公頭主動出信號，母頭穩穩接信號。
它們的精度配合，決定了整個系統的信號完整性與穩定性。

二、為什么BNC直頭設計成“卡口式”？

BNC接口最早由Bayonet Neill–Concelman兩位工程師設計，因此得名“BNC”。
它的“卡口式旋鎖結構”并非隨意，而是出于三點考量：

  1. 快速連接：1/4圈旋轉即可鎖定，方便現場調試與頻繁插拔。

  2. 信號穩定：鎖定后不會產生晃動，保證信號連續性。

  3. 結構通用：兼容不同線纜與設備，適合監控、測試、射頻通信等場景。

我常對客戶說：

“你擰緊BNC那一刻，其實是在鎖定一條信號的命運。”

三、直頭與彎頭：為什么很多工程師偏愛“直公”“直母”？

市面上BNC連接器有“直頭”和“彎頭”兩種，但在嚴苛的測試和通信環境中，工程師往往更偏愛直型結構。
原因很現實：

對比項目 BNC直頭 BNC彎頭
傳輸穩定性 ★★★★★ ★★★★☆
插損控制 更低（0.1~0.3dB） 略高（0.3~0.5dB）
適配范圍 更廣（適合高頻測試） 受角度限制
工藝復雜度 簡單、可重復性高 焊接難度大
外觀與維護 簡潔耐用 空間友好但易應力損傷

BNC直公頭與直母頭的組合，就像“一對專業舞者”：
步伐穩，節奏準，哪怕連續插拔上千次，也依然精準對齊。

四、如何選擇高質量的BNC直頭？

BNC頭的世界，看似小巧，其實“水很深”。
有些廉價產品外觀一樣，但在射頻性能上差距巨大。
判斷一個廠家是否專業，可以看以下幾點：

判斷維度 專業BNC直頭 普通產品
材料 黃銅鍍鎳 / 不銹鋼 鐵鍍鎳
介質 PTFE（聚四氟乙烯） POM / PP
中心針 鍍金磷銅針芯 鍍錫銅針
阻抗一致性 ±1Ω ±5Ω
插拔壽命 ≥500次 ≤200次

在德索工廠，我們的BNC直公頭與直母頭，全部經過 VSWR測試（駐波比） 與 鹽霧測試（48小時）。
不是為了噱頭，而是為了讓客戶在實際使用中——信號“干凈”，接口“長壽”。

五、應用場景：從實驗臺到城市之眼

如今的BNC接口，早已超越了實驗室的范疇。
無論是：

  • ??? 通信設備：頻譜分析儀、矢量網絡分析儀

  • ?? 安防監控：同軸傳輸攝像頭

  • ?? 工業自動化：高頻檢測端口

  • ?? 醫療設備：心電監測信號傳輸

你都能看到那一對熟悉的“直公頭與直母頭”靜靜地工作著。
它們不發光，不發聲，卻在每一次通電的瞬間，維持著世界的秩序。

六、Ken的結語

有一次，一位做科研的客戶對我說：

“Ken，我的實驗信號漂移了0.02dB，你幫我看看是不是BNC接口的問題。”

那一刻，我突然明白——
在這個高速運算、無線傳輸?shù)臅r(shí)代，仍有人在乎“0.02dB”的損耗。
而這正是我熱愛這個行業的原因。

BNC直公頭與BNC直母頭的意義，
不只是連接信號，而是在提醒我們：
每一份精度，都是信任的延伸。

所以，當有人問起我：
“Ken，你們德索（Dosinconn）的優勢是什么？”
我會答得很慢——
“我們不趕工，只求穩。
我們不喊口號，只做能被信號驗證的事。”

?? 我是Ken，來自德索（Dosinconn）工廠。
八年專注射頻連接器與線束定制，產品涵蓋BNC、SMA、TNC、FAKRA等系列，
為通信、監控、科研與工業客戶提供高穩定性連接解決方案。
歡迎交流定制與技術：
?? 郵箱：kenconn@foxmail.com

BNC接頭定制加工：不是拼價格，而是拼工藝與良心

/在： /通過：

【Ken說】

做連接器這么多年，我越來越相信一句話：

“技術的盡頭，不是標準，而是理解。”

每一個客戶說“我要做BNC接頭定制”的時候，其實背后想問的不是價格表，而是“你能不能真正懂我的需求”。

BNC接頭，這個看似普通的射頻連接器，其實藏著工程師與信號之間的默契。它連接的不只是設備，更是整個系統的穩定與信任。

一、為什么BNC接頭要“定制”

很多人以為BNC是標準件，隨便買都一樣。
但實際上，不同行業對BNC的要求完全不同：

應用領域 電氣要求 機械結構 典型特征
監控安防 阻抗穩定性 快插快拔 長期抗氧化
實驗儀器 精密公差 鍍金接觸 高頻性能要求
航空軍工 抗震抗干擾 特殊鎖緊結構 環境適應性強
通信設備 低損耗傳輸 精密同軸設計 高頻信號完整性

在德索（Dosinconn）工廠，我們常常遇到這樣的客戶：
“Ken，我的設備對BNC尺寸要求要±0.02mm以內，普通件插上去就松。”
這時候，定制不只是尺寸的問題，而是工藝鏈條的重塑。

二、定制的靈魂：從“圖紙”到“手感”的控制

真正的BNC接頭定制，是一個系統工程。
德索工廠內部把它分成六個環節：

  1. 結構確認：依據客戶的接口類型與頻段選擇最優結構。

  2. 材質篩選：黃銅、SUS304、不銹鋼，哪種材質更匹配工作環境。

  3. 表面處理：鍍鎳、鍍金、電鍍厚度控制到0.5μm精度。

  4. 同軸調試：阻抗50Ω ±0.5，VSWR ≤1.2。

  5. 線束焊接：采用銀焊或精密壓接，保證低反射損耗。

  6. 老化與檢測：每一只BNC都通過耐插拔3000次以上測試。

而這些環節，正是“非標定制”價值所在。
它讓每一個接頭，不再是冷冰冰的零件，而是為設備量身定做的“工藝作品”。

三、做連接器的人，其實都懂一個道理

“信號的完整，來源于每一次插合的精度。”

我記得有一次，一個法國客戶要做醫療檢測設備用的BNC線束。
他的要求是——插拔1000次后，信號衰減不得超過0.05dB。
當時我笑了，說：“這可比我們一般的標準高一倍啊。”

他也笑，說：“但這是醫療設備，它不容錯。”

那一刻我突然明白，所謂“定制”，不是溢價，而是責任。
你不是在賣一個接頭，而是在守護某種結果——一幀監控畫面、一段科研信號、一次生命體征數據。

四、為什么越來越多客戶選擇德索

德索（Dosinconn）做BNC接頭定制，不是因?yàn)槲覀儠?huì)“加工”，
而是因?yàn)槲覀儭岸脙A聽”。

  • 8年射頻行業積累，熟悉BNC、SMA、TNC、F頭、FAKRA等全系射頻結構。

  • 全流程自控生產鏈，從車削、鍍層、注塑、組裝到檢測全部自營。

  • 非標定制經驗豐富，能快速根據圖紙、樣品實現匹配設計。

  • 工程師直接對接，溝通無障礙，響應更快，解決更精。

在德索，每一個BNC接頭背后都有一個編號、一份檢測報告、一位負責到底的工程師。
而這，就是我們想留下的行業印象——“不是最低價，而是最靠譜。”

五、Ken的結語

我始終相信：

“做連接器的人，最怕的不是信號斷了，而是信任斷了。”

BNC接頭的定制，是一個看似微小、實則深刻的行業角落。
它考驗的不只是加工能力，更是一個廠家的“心”。

德索不會承諾“最低價”，
但我們始終承諾：每一只出廠的BNC，
都能讓客戶——放心插上去，安心傳下去。

?? 我是Ken，來自德索（Dosinconn）工廠。
專注射頻連接器、線束定制8年。
如果你正在為BNC或射頻線束定制而猶豫，不妨聊聊技術，也聊聊你真正想解決的問題。
?? 郵箱：kenconn@foxmail.com

BNC沉板線束 | 穩定連接的隱形力量，釋放高頻信號的潛能

/在： /通過：

在高速發展的射頻通信與工業電子時代，“穩定連接” 已成為影響設備性能與系統可靠性的關鍵因素。
其中，兼具高頻性能與結構美學的 BNC沉板線束（BNC Recessed PCB Cable Assembly），正逐漸成為眾多工程師與設備制造商的優選方案。

作為國內領先的高精密連接器制造商，德索精密工業（DeSuo Precision Industry） 通過多年的技術積累與創新設計，將“精密連接”演繹為一門藝術，讓每一根BNC沉板線束都能成為系統中穩如磐石的核心紐帶。

?? 一、什么是BNC沉板線束？

BNC沉板線束 是一種將BNC連接器與同軸線纜組合后，通過“沉板安裝方式（Recessed Mounting）”與PCB主板進行對接的高頻信號連接組件。

它不同于傳統外露型BNC接口，采用“沉入式結構”，讓連接器主體部分嵌入主板內部，
不僅能節省外部空間、提升裝配緊湊度，還能顯著增強機械穩定性與電磁屏蔽效果。

?? 二、結構設計與技術特點

?? 1?? BNC接口端：標準化卡口結構

  • 采用國際通用的 Bayonet Coupling 卡口設計，操作簡便、插拔快速；

  • 支持 50Ω與75Ω阻抗匹配，兼容視頻、射頻、數據等多種信號類型；

  • 鍍金接觸針確保低接觸電阻與長期耐腐蝕性。

?? 2?? 沉板安裝端：穩固且節省空間

  • 通過沉板設計，使連接器部分嵌入PCB，降低裝配高度，優化電路布局；

  • 采用高強度固定螺母或卡扣結構，增強連接穩定性；

  • 可根據主板厚度定制沉入深度，實現精密裝配。

?? 3?? 同軸線纜部分：精準傳輸核心

  • 可選 RG-174、RG-316、RG-179 等射頻線纜，低損耗、強屏蔽；

  • 線纜外層采用耐高溫、抗彎折材料，延長產品使用壽命；

  • 可定制線長與兩端接口類型（BNC—SMA、BNC—TNC等）。

?? 三、德索BNC沉板線束的核心優勢

? 1. 高頻低損傳輸性能

德索通過嚴格的阻抗控制與精密同軸加工，使BNC沉板線束在 DC～6GHz 范圍內保持出色的VSWR表現，
實現 低反射、低損耗 的信號傳輸，滿足高清視頻、雷達通信、測試設備的高標準需求。

?? 2. 穩固的機械結構與抗震性能

沉板式安裝不僅減少了外部應力對焊點的影響，還增強了整體機械穩定性。
無論是在設備移動、震動或頻繁插拔場合下，都能保持連接牢固不松脫。

??? 3. 優異的環境適應能力

采用高耐溫絕緣材料與鍍鎳外殼設計，具備 防潮、防塵、防腐蝕 特性，
能穩定工作于-40°C～+85°C的工業環境中。

?? 4. 多樣化定制方案

德索精密工業提供多規格BNC沉板線束定制服務：

  • 沉入深度、固定結構、線纜類型可定制；

  • 可選擇多種接口組合（BNC—SMA、BNC—MCX等）；

  • 支持小批量樣品試制與批量生產，滿足項目快速交付需求。

?? 四、BNC沉板線束的典型應用領域

應用領域 功能說明
?? 視頻采集與傳輸系統 保障高清視頻信號在主板與外部設備間的穩定傳輸
?? 射頻通信與天線系統 提供低損耗的射頻信號通道，提升系統整體性能
?? 實驗室與測試設備 確保測量結果準確，減少信號反射與干擾
?? 車載電子與智能監控 在高振動環境下保持穩固連接，保障信號穩定
?? 工業自動化與機器人系統 實現多傳感器信號同步傳輸，提高系統可靠性

?? 五、為什么選擇德索精密工業？

作為專業射頻連接解決方案制造商，德索精密工業以“穩定、精準、可靠”為產品研發的核心理念。

?? 我們的優勢：

  • ? 嚴苛的制造標準：精密CNC加工 + 自動化裝配生產線

  • ? 完整的檢測體系：每條線束均通過阻抗、插拔壽命與環境測試

  • ? 全球化品質認證：符合IEC、MIL-C-39012、RoHS等國際標準

  • ? 定制化服務：支持OEM/ODM方案，滿足不同設備接口需求

德索不僅是連接器制造商，更是射頻連接方案的全方位合作伙伴。

?? 六、總結 | 精密制造，連接未來

BNC沉板線束 不僅僅是一種物理連接方式，
更是系統穩定性與信號完整性的“隱形守護者”。

選擇 德索精密工業（DeSuo Precision），
意味著選擇 高性能、高可靠性的射頻連接解決方案。

讓信號傳輸更穩定，讓設備性能更出色。
?? 立即聯系德索工程團隊，定制屬于您的 BNC沉板線束解決方案！

BNC母座線束 —— 在連接的終端處，它靜默承接

/在： /通過：

在信號奔涌的盡頭，數據流轉的終點，總有一個不被注視卻至關重要的存在。BNC母座線束，不只為插接而存在，而是在連接的終端處，它靜默承接。它以精密的端面接觸、穩定的阻抗延續與全屏蔽結構，在信號鏈路的最后一步，完成一次無聲卻精準的交付。它不張揚，卻承載著整個系統的最終信任——每一次連接的終點，都是可靠性的起點。它是高頻系統中“最后的守護者”，在信號落地的瞬間，默默接過高速數據的重托，確保不失真、不中斷、不漂移。

它是終端的“靜默守望者”

  • 在網絡分析儀的測試端口，它迎接來自被測件的微弱反射信號，像“信號的歸港燈塔”，在終端處完成最后的精準捕捉；
  • 在射頻測試系統的接口終端，它面對高頻駐波與瞬態沖擊，不是簡單的母座，是系統“收尾不松懈”的最后一環；
  • 在衛星通信地面站的接收鏈路末端，它穩定連接解調模塊，每一次接收，都是對宇宙信號的鄭重回應；
  • 在醫療監護設備的信號輸入端，它承接來自人體的微弱生物電信號，不是導體，是生命數據的“終站守護者”；
  • 在自動化測試設備的末端接口，它經歷日復一日的插拔與信號沖擊，在重復中保持如初的穩定，是產線效率的“隱形支柱”。

技術參數？那是它的“終端承諾”
?? 50Ω/75Ω終端阻抗精準延續?—— 避免信號反射，確保系統駐波比（VSWR）穩定，終端匹配無偏差；
?? BNC卡口式鎖緊結構?—— 快速連接，抗振動松脫，支持高插拔壽命（≥5000次），終端連接始終如一；
?? 全金屬屏蔽外殼 + 多點接地設計?—— 實現360°電磁屏蔽，有效抑制串?dāng)_與外部干擾，保障終端信號純凈；
? 低接觸電阻（<2mΩ） & 超低絕緣電阻（>5GΩ）?—— 確保信號無損傳遞，終端不引入額外噪聲；
?? 鍍金端子 + 耐老化絕緣材料?—— 抗氧化、耐腐蝕，支持-55°C至+105°C寬溫運行，長期穩定不衰減。

真實戰例：它真的承接住了！
? 某國家級計量實驗室：BNC母座線束作為標準器輸出終端，連續10年校準數據偏差小于0.05dB，成為計量溯源鏈的“黃金節點”；
? 某衛星測控中心：在高頻信號接收終端使用BNC母座線束，連續運行8年無信號失鎖，保障多顆衛星在軌穩定；
? 某三甲醫院心臟電生理系統：在導管室射頻消融設備中，BNC母座線束精準傳輸毫伏級心電信號，助力完成上千例高風險手術；
? 某智能汽車ADAS測試平臺：在雷達信號采集終端，BNC母座線束確保毫米波信號無失真接入，提升測試可信度；
? 某半導體封測廠自動化測試機：每日插拔超2000次，BNC母座線束連續運行3年無接觸失效，設備綜合效率（OEE）提升18%。

BNC母座線束：
在連接的終端處，
它靜默承接，
在每一次信號落地與系統交付之間，
它說：
“終點，亦是可靠的起點。”

BNC插座線束標準：接口有據，系統穩健

/在： /通過：

在高頻電子系統的復雜架構中，連接的可靠性不僅取決于器件本身，更依賴于統一、嚴謹、可追溯的規范體系。BNC插座線束標準，正是這一理念的具象化體現——它不是冰冷的條文，而是高頻連接世界中的“技術法典”。它讓每一根線束、每一個接口，都有據可依，有章可循，從而構筑起整個系統的穩健與可信。沒有標準，連接便是隨意的拼接；有了標準，插合才成為精密的協同。BNC插座線束標準，從機械尺寸、電氣性能、環境適應性到裝配工藝，全面定義了線束與插座連接的每一處細節。它規定了BNC插頭與插座的螺紋配合公差、卡口鎖緊角度、中心導體對準精度，確保每一次連接都實現物理與電氣的雙重吻合。它還明確了線纜阻抗（50Ω/75Ω）、屏蔽完整性、耐壓等級等關鍵參數，讓信號在標準的護航下，無損通行。標準，是它的根基；穩健，是它的成果
遵循IEC 60169-8、MIL-STD-348等國際規范，BNC插座線束標準實現了跨廠商、跨設備的互操作性與一致性。無論是來自不同廠家的測試儀器，還是分布于全球的通信節點，只要遵循同一標準，就能實現“即插即用，性能如一”。這不僅是技術的統一，更是系統可靠性的底層保障。

它是電子系統的“規則之錨”
在實驗室，它確保測量數據的可重復性；
在生產線，它實現批量產品的質量一致性；
在維護現場，它支持快速更換與故障排查；
在跨系統集成中，它消除接口兼容性隱患。
它不發聲，卻讓整個系統——
有據可依，有律可守。

標準核心：全面覆蓋，精準定義

  • 機械規范：接口尺寸公差≤±0.05mm，卡口旋轉角度22.5°，鎖緊可靠；
  • 電氣性能：特性阻抗50Ω/75Ω±2Ω，頻率范圍DC~4GHz，VSWR≤1.2；
  • 屏蔽要求：360°連續屏蔽，屏蔽轉移阻抗＜1mΩ/m；
  • 環境適應：工作溫度-55°C~+125°C，耐濕熱、鹽霧、振動；
  • 耐久性：500次插拔后，電氣性能無顯著退化。

驗證與執行：標準的生命力在于落地

  • 首件檢驗：每批次生產前進行全項參數測試；
  • 過程控制：焊接溫度、壓接力度、屏蔽壓接覆蓋率實時監控；
  • 第三方認證：通過CNAS、UL、CE等認證，確保標準合規；
  • 可追溯性：每根線束附帶唯一編碼，記錄材料、工藝、測試數據。

應用場景：標準賦能，穩健運行

  • 航空航天測試系統中的高可靠性信號鏈路
  • 通信基站設備間的射頻跳線連接
  • 醫療影像設備中信號采集線束
  • 工業自動化控制系統中的傳感器接口
  • 國防電子裝備的模塊化互連系統

結語：

它不是最耀眼的部件，
卻讓所有耀眼的技術得以穩定運行。
BNC插座線束標準，
以規范為尺，以穩健為尺，
在每一次連接中，
丈量——
電子系統可信的邊界。 ????

BNC連接器接頭：阻抗匹配，傳輸無損

/在： , /通過：

在高頻信號奔涌的路徑上，每一個連接點都可能是失真的起點——而BNC連接器接頭，正是以精準的阻抗控制與精密的結構設計，成為信號傳輸鏈路中的“無損橋梁”。它不只是一枚小小的金屬接口，更是高頻世界里對信號完整性的莊嚴承諾：阻抗匹配，傳輸無損。在射頻系統中，阻抗突變意味著信號反射、駐波比升高、能量損耗，甚至系統失靈。BNC連接器接頭，憑借其標準化的50Ω或75Ω特性阻抗，在電纜與設備之間構建起一條“平滑過渡”的電氣通道。從中心導體到外導體屏蔽，每一寸結構都經過電磁場仿真優化，確保信號如流水般順暢通過，不因連接而停滯、不因接口而畸變。

匹配，是它的使命；無損，是它的追求
它采用中心針-絕緣體-外導體的同軸結構，三者同心、尺寸精確，形成均勻的電磁場分布。卡口式鎖緊機構在提供快速連接的同時，確保每次對接都保持一致的電氣接觸狀態。無論是瞬時測試，還是長期運行，它都以穩定的阻抗連續性，將反射降至最低，讓傳輸接近理想狀態。

它是信號世界的“守門人”
在示波器探頭端，它守護著微弱信號的原始形態；
在視頻傳輸鏈路中，它確保75Ω系統中圖像無重影、無雪花；
在通信基站測試端口，它成為工程師手中可信賴的“標準接口”。
它不創造信號，卻讓信號完整抵達，原貌呈現。

結構精研：精準匹配，毫厘不差

  • 中心導體精密對準：確保插合時同軸度誤差極小，避免局部阻抗跳變；
  • PTFE或PE絕緣材料：介電常數穩定，低損耗，維持特性阻抗一致性；
  • 50Ω與75Ω雙標準適配：分別服務于通信與視頻系統，各司其職，精準匹配；
  • 全屏蔽金屬外殼：有效抑制電磁干擾，防止外部噪聲侵入信號路徑；
  • 卡口鎖緊機制：快速連接，防誤脫，兼顧效率與穩定性。

嚴苛驗證：在高頻中經受考驗

  • 時域反射測試（TDR）：在1GHz以上頻段，阻抗波動小于±2Ω；
  • 插入損耗測試：在3GHz下，典型值低于0.2dB；
  • 駐波比（VSWR）：通常小于2:1，確保極低反射；
  • 環境測試：通過溫度循環、濕熱、鹽霧試驗，電氣性能無退化。

應用場景：在關鍵鏈路中傳遞真實

  • 電子測試測量設備（示波器、頻譜儀）的輸入接口
  • 廣播級視頻設備的模擬/數字視頻信號傳輸
  • 醫療設備中生物電信號的采集與傳輸
  • 工業自動化系統中的傳感器與控制器連接
  • 射頻測試夾具與轉接線中的標準接口

結語：

它不喧嘩，卻守護著信號的純凈；
它不龐大，卻維系著系統的精準。

BNC連接器接頭，
以阻抗匹配為信條，
以傳輸無損為目標，
在每一次連接中，
傳遞的不只是電信號，
更是——
對真實與可靠的極致追求。 ????

高頻之吻：BNC射頻插頭與信號的瞬時纏綿

/在： , /通過：
在監控系統啟動的剎那，在廣播信號發射的瞬間，在醫療設備捕捉生命律動的毫秒之間——有一場無聲的吻，悄然發生。它沒有溫度，卻充滿電流的悸動；它不帶情感，卻承載數據的深情。它是BNC射頻插頭與插座的連接瞬間——一次高頻之吻，一次信號與系統的瞬時纏綿。短暫如電光火石，卻決定了畫面是否清晰、通信是否暢通、生命體征是否被準確捕捉。
它不是持久的相守，而是精準的邂逅。每一次插拔，都是一次重新確認的承諾；每一次旋緊，都是一次高頻信號的深情相擁。BNC射頻插頭，以金屬與絕緣體的精密配合，在毫秒之間，完成一場關于穩定、速度與真實的“熱戀”。
?
觸點如唇：在旋轉中，完成信號的初吻
那輕輕一旋，是連接的儀式，也是電氣通路的開啟。中心導體與插座的針孔精準對接，如同唇齒相依，瞬間建立導通路徑。
鍍金中心針（30μinch）閃耀著導電的光澤，低接觸電阻確保信號“一觸即發”，無延遲、無損耗。
彈性結構設計，確保插拔萬次后仍保持恒定接觸壓力，每一次連接都如初遇般緊密。
精準對中導向，避免偏心插入導致中心針彎曲或絕緣體損傷，讓“親吻”始終精準無誤。
德索BNC射頻插頭，以航天級接觸工藝為標準，讓每一次連接，都成為信號旅程的完美開端。
密封如擁：在旋緊中，筑起電磁的溫床
纏綿不止于導通，更在于隔絕外界的紛擾。真正的“吻”，是將信號溫柔包裹，不讓一絲干擾侵入。
橡膠密封圈在螺紋旋緊時壓縮變形，形成IP68級防水防塵屏障，即便在暴雨或高濕環境中，依然“密不透風”。
金屬外殼與插座實現360°屏蔽接觸，構建完整的電磁屏蔽“懷抱”，防止外部噪聲“打擾”高頻信號的“私語”。
抗振動鎖緊結構，防止因設備晃動導致連接松脫，讓“擁抱”在顛簸中依然穩固。
在高鐵車廂的監控系統中，在海上平臺的通信設備里，德索BNC射頻插頭以密封與屏蔽，守護著每一次“纏綿”的純凈。
結構如律：在毫秒間，演繹精密的節奏
它的設計，是一場關于時間與空間的精密編排。從插接到鎖緊，從導通到屏蔽，每一步都必須分秒不差。
50Ω特性阻抗全程匹配，確保信號在連接點無反射、無失真，如同旋律中的“標準音高”。
低插入損耗（<0.2dB）與高電壓駐波比（VSWR <1.2）讓高頻信號如流水般順暢通過。
耐插拔設計：萬次插拔測試后，電氣性能無衰減，讓“愛情”經得起時間考驗。
在4K/8K超高清轉播車中，在雷達系統的高頻鏈路里，德索BNC射頻插頭以穩定的結構，演繹著高頻世界的節奏之美。
德索匠心：在瞬間中，鑄就永恒的連接
16年，德索精密始終相信：最短暫的接觸，往往承載最重大的使命。我們不追求“長久陪伴”，但我們確保“每一次相遇都完美無瑕”。
?? 全自動化裝配：從沖壓、注塑到檢測，每一步都由機器與數據把關，確保一致性。
?? 高可靠性版本：推出耐高溫、抗鹽霧、低PIM（無源互調）型號，適配5G、軍工、航天等嚴苛場景。
?? 兼容性設計：支持RG58、RG174、LMR系列等多種電纜，適配不同系統需求。
?? 環保與安全：符合RoHS、REACH標準，無鉛無害，讓連接更綠色。
使用哲學：在連接中，踐行精密的儀式
?? 清潔如初見：連接前擦拭觸點，避免灰塵、氧化影響導通質量。
?? 旋緊如承諾：使用扭矩扳手控制鎖緊力度，避免過緊損傷螺紋或過松導致接觸不良。
?? 選型如擇伴：根據頻率、環境、電纜類型選擇合適型號，讓“吻”恰到好處。
?? 維護如守候：定期檢查密封圈、外殼、焊點，及時更換老化部件，守護每一次連接的可靠性。
未來：在瞬時的盡頭，開啟智能的邂逅
德索正研發智能BNC射頻插頭——集成微型傳感器，可監測連接狀態、溫度、阻抗變化，通過無線模塊實現“連接即感知”。同時，探索自清潔觸點技術與超快插拔結構，讓“高頻之吻”更迅捷、更智能。
結語：
它短暫，卻決定畫面的清晰； 它無聲，卻承載數據的深情； 在旋轉的瞬間， 在金屬相觸的剎那， 它以精密為媒， 以電流為語， 完成一場—— 永不失誤的纏綿。
德索BNC射頻插頭， 是信號的“吻者”， 是連接的“詩人”。
這，不是終點的告別， 而是—— 每一次重逢的開始。??

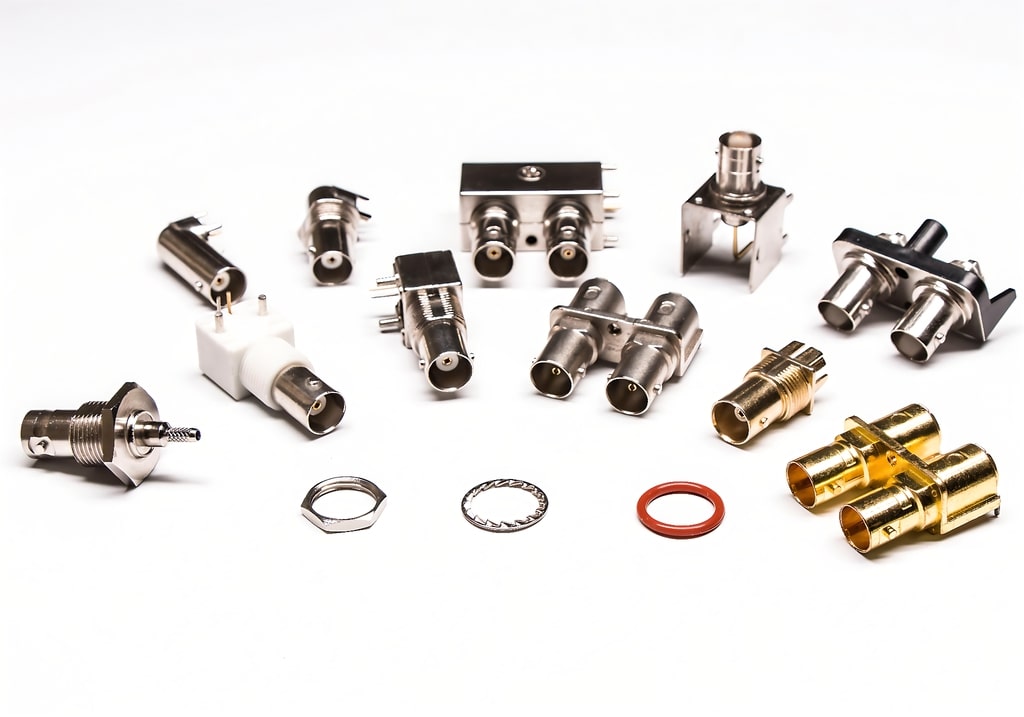

不被看見的起點：BNC板端插座，信號旅程的第一步

/在： /通過：
在監控主機的電路板深處，在醫療影像設備的精密模塊之間，在廣播級攝像機的核心處理單元上，有一處微小卻至關重要的存在——它從不暴露于鏡頭前，也從未出現在用戶操作界面，卻承載著每一次畫面?zhèn)鬏數?/span>第一道起點。它是BNC板端插座，默默焊接在電路板之上，如同信號旅程的“出生地”，在不被看見的角落，開啟一段段高清、穩定、毫秒級的數字征程。
它沒有華麗的外殼，沒有可插拔的炫酷動作，甚至從不被用戶觸碰。但它卻是整個視頻系統中最基礎、最敏感、最不容有失的一環。一旦失效，整條信號鏈路便如斷流之河，畫面停滯，數據中斷，系統失語。BNC板端插座，正是這場無聲旅程的第一聲心跳。
根植于板：在微小中，奠定系統根基
它是信號世界的“地基”，直接焊接于PCB板上，將電纜的物理連接轉化為電路的電氣通路。雖不起眼，卻決定了整個系統的穩定性與可靠性。
高精度焊腳設計，確保與PCB焊盤完美貼合，避免虛焊、冷焊導致接觸不良。
陶瓷或PTFE絕緣體，具備優異的介電性能與耐高溫性，保障高頻信號在板端無損耗過渡。
50Ω阻抗全程匹配，從電纜到焊點，從接頭到芯片，每一步都精準控制，防止信號反射與失真。
德索BNC板端插座，采用SMT貼片或通孔焊接工藝，確保與電路板形成“一體式”連接，讓信號從起點就踏上“高速通道”。
連接如脈：在毫厘之間，傳遞真實
它雖靜止，卻時刻“跳動”。每一次電纜插入，都是信號與系統的握手；每一次數據流過，都是畫面與時間的對話。
鍍金觸點（30μinch）確保低接觸電阻與高耐腐蝕性，歷經萬次熱循環仍保持導通可靠。
屏蔽外殼與PCB地平面無縫連接，形成完整的EMI屏蔽回路，防止外部干擾“污染”原始信號。
抗振動設計：加固焊點結構與應力緩沖槽，避免因設備移動或沖擊導致焊點斷裂。
在救護車顛簸的途中，在移動轉播車高速行駛時，德索BNC板端插座以堅實的連接，守護著每一幀畫面的完整。
結構如陣：在精密中，抵御時間侵蝕
它雖小，卻是一場精密工程的結晶。每一個尺寸、每一道公差，都關乎系統的長期穩定。
外殼采用鎳鋅合金，抗鹽霧腐蝕超1000小時，適應工業與戶外環境。
絕緣體高溫定型工藝，確保在回流焊過程中不變形、不裂紋。
全自動化生產，從沖壓、注塑到檢測，確保每一只插座的一致性與可靠性。
在高溫高濕的機房，在晝夜溫差巨大的野外基站，德索BNC板端插座以穩定的結構，對抗時間的侵蝕。
德索匠心：在起點處，種下可靠的種子
16年，德索精密深知：真正的可靠性，始于最不起眼的環節。我們不追求“被看見”，只追求“被信賴”。
?? 全制程品控：從材料入庫到成品出貨，每一步都可追溯，每一只都經電氣測試。
?? 高可靠性版本：推出耐高溫、抗振動、低PIM的工業級板端插座，適配嚴苛場景。
?? 兼容性設計：支持多種電纜類型與接頭規格，確保系統集成無憂。
?? 環保合規：符合RoHS、REACH標準，綠色制造，兼顧性能與責任。
使用哲學：在起點，也要有極致的嚴謹
?? 焊接如孕育生命：控制焊溫與時間，避免熱損傷；確保焊點飽滿，無虛焊。
?? 選型如擇基：根據PCB厚度、安裝空間、頻率需求選擇合適高度與結構。
?? 布局如布陣：在電路板上預留足夠散熱空間，避免高溫累積影響性能。
?? 維護如守護源頭：定期檢查焊點是否有裂紋、氧化，及時處理潛在風險。
未來：在起點的盡頭，連接智能世界
德索正研發微型化、高密度、集成診斷功能的下一代BNC板端插座——支持狀態反饋、溫度監測、自動校準，讓“起點”不僅可靠，更具備“感知”能力。為工業互聯網、智能醫療、自動駕駛等前沿領域，提供更堅實的連接基礎。
結語：
它從不被看見， 卻讓畫面被看見； 它從不被記住， 卻讓信號被記住； 在電路板的深處， 在信號旅程的起點， 它靜默如初， 用焊點的堅固， 用觸點的純凈， 用匠心的沉淀， 說一句： “旅程，從不失效。”
德索BNC板端插座， 是信號的起點， 是可靠的開端。
這，不是終點的輝煌， 而是—— 起點的尊嚴。??
